Вывод

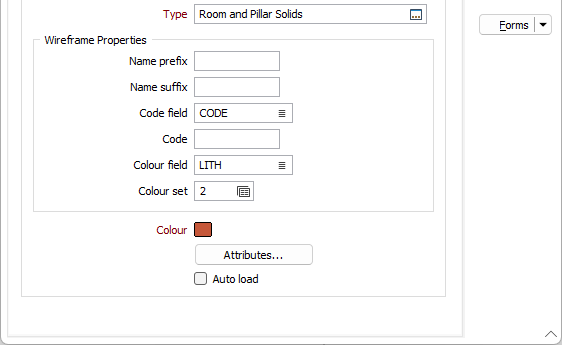

Вкладки Кровля, Подошва и Солид в диалоговом окне Создать Горизонты/Солиды предоставляют возможность управления форматом вывода, а также именами и цветами каркасов на выводе.

Тип каркаса

Дважды щелкните мышью (или нажмите F3), чтобы выбрать тип каркасной модели.

Префикс имени и Суффикс имени

По своему усмотрению, вставьте префикс и добавьте суффикс к именам, создаваемым из Поля имени на закладке Данные ввода.

Поле кода

По своему усмотрению, выберите поле во вводном файле, которое будет использоваться для заполнения атрибута Код в каркасных моделях на выводе.

Код

Введите символьный код, который будет использоваться для отличия одних каркасных моделей от других, если Поле кода не было задано, либо при отсутствии значений в Поле кода.

Поле цвета

Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.

Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.

Формат	Пример
R,G,B	89,169,215
HTML Hex	#59A9D7
Hex	0x59a9d7
int	5876183

Набор цветов

Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

Цвет

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Запустить

Нажмите на кнопку Запустить и запустите процесс.
