Сервис

Инструменты, применимые к проектированию карьера, доступны на ленте Горные работы | Проектирование карьера (Ручное).

Слой

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Слой.

  • Горные работы | Проектирование карьера (Ручное) в группе Слой: Нажмите Создать, чтобы создать новый проект карьера, используя пошаговый подход. В этом методе постобработка ограничена.

  • Горные работы | Проектирование карьера (Ручное) в группе Слой: Нажмите Открыть, чтобы отобразить существующий проект карьера, выполненный вручную.

  • Горные работы | Проектирование карьера (Ручное) в группе Слой нажмите Редактировать форму, чтобы открыть форму для выбранного слоя.

Создать

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Создать.

  • Нажмите Проектирование карьера, чтобы создать и отобразить проект карьера.

Добавить стринги

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Добавить стринги.

  • Выберите параметр (или щелкните правой кнопкой мыши на дисплее), чтобы добавить новую подошву, бровку, контур, дорогу или осевую линию разрезной траншеи. По умолчанию типом стринга является подошва.

Редактирование

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Редактирование.

  • Нажмите Заменить на кривую, чтобы заменить участок линии на настраиваемую кривую Безье.

  • Выберите Заменить кривой | Заменить стринг, чтобы заменить часть линии путем оцифровки ее замены.

  • Выберите Заменить кривой | Заменить стринг, чтобы заменить часть линии путем оцифровки ее замены.

  • Выберите Заменить кривой | Заменить сплайном, чтобы заменить часть линии, оцифровав сплайн Безье в качестве замены.

  • Нажмите Со сглаживанием или выберите опцию Со сглаживанием, чтобы сгладить один или несколько выбранных стрингов или сегментов в Визексе.

  • Нажмите Далее… и выберите Исправить пересечения, чтобы обнаружить и подсветить пересекающиеся стринги и затем устранить эти пересечения. В случае если стринги не выбраны, Ассистент выбора подскажет вам, что необходимо сделать.



Создать изолинии карьера

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Создать изолинии карьера

  • Нажмите Спроецировать на берму, чтобы использовать высоту откоса, уклон и ширину бермы для проекции выбранного стринга. Поддерживается выбор части стринга.

  • Нажмите инструмент Проекция стринга , чтобы с помощью высоты уступа и уклона построить проекцию выбранного стринга. Если была оцифрована и выбрана осевая линия разрезной траншеи, этот инструмент можно использовать для её генерации. См.: Осевая линия разрезной траншеи

  • Нажмите Спроецировать на высоту, чтобы спроецировать стринг с учётом заданной отметки, уклона и направления (внутрь или наружу). Если вы решили работать с этим инструментом и не выбрали стринги, Ассистент выбора подскажет вам выбрать стринг или стринги, которые вы хотите спроецировать. Поддерживается выбор части стринга.

  • Нажмите инструмент Расширить стринг, чтобы использовать параметры Ширины бермы и Расширения в форме «Проектирование карьера» для расширения выбранного стринга.

  • Нажмите Наклон бермы, чтобы изменить наклон бермы в активном слое. Если стринги не выбраны, при нажатии на этот инструмент, Ассистент выбора подскажет вам выбрать стринг БРОВКИ бермы для наклона.

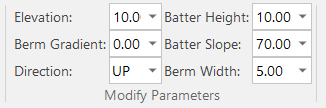

Изменить параметры

На вкладке Горные работы | Проектирование карьера (Ручное) в группе Изменить параметры

    Когда слой проекта карьера является активным, параметры Отметка, Уклон бермы, Направление, Высота борта, Угол откоса борта и Ширина бермы отображаются на вкладке Горные работы | Проектирование карьера (Ручное), в группе Изменить параметры, где их можно удобно просматривать и редактировать.

Съезд

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Дорога карьера.

  • Нажмите Добавить съезд, чтобы начать строительство нового съезда или подъездной дороги.

  • Нажмите Редактировать свойства, чтобы изменить свойства подъездной дороги или съезда.

  • Нажмите Удалить дорогу, чтобы удалить выбранную дорогу или разрезную траншею из проекта карьера.

  • Нажмите Добавить горизонтальный участок, чтобы создать горизонтальные участки дороги на заданном расстоянии, включая возможность создания горизонтальных участков дороги между уступами.

  • Нажмите Добавить горизонтальный. разворот, чтобы автоматически изменить направление текущей дороги с по часовой стрелке на против часовой стрелки (или наоборот).

  • Нажмите Центральная линия разрезной траншеи, чтобы создать новую центральную линию разрезной траншеи.

    • Список недавно загруженных наборов форм (если таковые имеются) доступен для выбора в выпадающем меню. Выберите Другое, чтобы загрузить менее свежий набор форм.

    Опция Свойства позволяет задать ширину и уклон съезда, который вы хотите построить.

  • Используйте параметры Включить разворот, чтобы выбрать точку на дороге и отметить её, после чего будет сгенерирован разворот.

  • Выберите Отключить разворот, чтобы отключить режим разворота.

Построение карьера

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Построить карьер.

  • Нажмите Автопостроение карьера, чтобы быстро построить карьер (или отвал) до достижения целевого условия. Функция автопостроения позволяет выявить возможные проблемы с финальным проектом карьера, либо просмотреть варианты размещения подъездных путей.

  • Нажмите Авто выравнивание стрингов, чтобы изменить форму любых полигонов подошвы или бровки в существующем проекте карьера и автоматически выровнять полигоны, формирующие последующие уступы.

Создать

На вкладке Горные работы | Проектирование карьера (Ручное), в группе Создать.

  • Нажмите Линии уклона, чтобы провести линию переменной длины между стрингами, определяющими верхнюю и нижнюю границы уклона.

  • Нажмите Боковые стенки, чтобы сгенерировать полигон, охватывающий область на заданном расстоянии от выбранного стринга.

  • Нажмите Смещение линий, чтобы создать линии, смещенные относительно выбранного стринга или стрингов.

  • Нажмите Создать ЦМП, чтобы сгенерировать ЦМП из стрингов и/или точек, выбранных в Визексе.

Закрепить

Нажмите на значок Закрепить, чтобы отобразить ленточный интерфейс, даже если он находится вне контекста (другими словами, слой Визекса, редактор или функция, к которым он относится, уходит из фокуса или закрывается). Ленточный интерфейс будет отображаться до тех пор, пока вы не нажмете на значок еще раз, чтобы открепить его, или пока не закроете его.

Закрыть
