Линии смещения

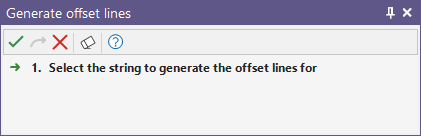

Если вы не выбрали стринги, для которых хотите создать линии со смещением, на экране появится окно Ассистента выбора, в котором вам будет предложено это сделать.

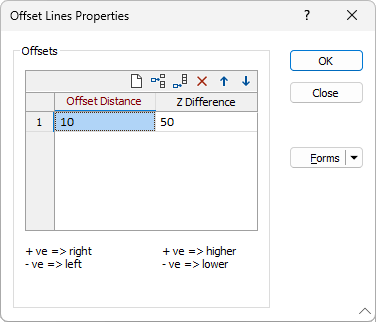

На экране отобразится диалоговое окно Свойства линий со смещением, в котором вы сможете установить расстояние и направление, в котором будут смещены линии. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Смещения
Линия
Вы можете добавить строку к сетке для каждой линии, которую хотите сместить. Чтобы добавить строку, используйте мышь для выбора последний строки в сетке, после чего нажмите на клавишу Enter, чтобы вставить ниже неё новую строку.
Смещение
Укажите расстояние от выбранного стринга, на которое будет смещена каждая линия (в единицах сети). Положительное значение сместит объект вправо. Отрицательное значение сместит объект влево.
Разность Z
Чтобы настроить каждую линию вертикально, укажите разность Z. Положительное значение сместит объект выше выбранных стрингов. Отрицательное значение сместит объект ниже выбранных стрингов.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Управление
Для того чтобы сохранить типы, атрибуты и имена, которые вы определили, а также чтобы использовать их повторно при работе с другими функциями, нажмите на кнопку Управлять и создайте набор форм или загрузите уже имеющийся.
Сохранить
Нажмите на кнопку Сохранить, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию.
Сохранить как
Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм.
Сброс
Используйте опцию Сброс, чтобы очистить все значения и сбросить все настройки до состояния "по умолчанию".
ОК
Нажимая на кнопку ОК, вы даете приложению команду создать линии со смещением на указанном расстоянии и в определенном направлении.
