Наклон бермы

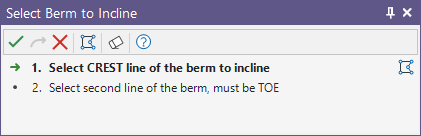

Во вкладке Горные работы | Проектирование карьера, в группе Создать изолинии карьера, нажмите на Наклон бермы, чтобы изменить наклон бермы в активном слое. Если стринги не выбраны, при нажатии на этот инструмент, Ассистент выбора подскажет вам выбрать стринг БРОВКИ бермы для наклона.

При проектировании карьера инженер может часто столкнуться с необходимостью изменить полигон подошвы так, чтобы проект соответствовал минерализации на каждом уступе. Этот инструмент разработан для того, чтобы вы могли с легкостью создать уклон для бермы на уступе, там, где был изменен соответствующий полигон подошвы.

При выборе второго стринга алгоритм инструмента изменится в зависимости от того, выбрали вы или нет опцию Наклон бермы во вкладке Данные ввода в диалоговом окне Данные ввода.

Опция Наклон бермы в настройках Проектирования карьера АКТИВИРОВАНА

Если выбрали опцию Наклон бермы и задали градиент во вкладке Данные ввода диалогового окна Проектирование карьеров, тогда инструмент Наклон бермы создаст стринг Псевдо_подошвы в соответствии с полигоном подошвы каждого уступа, с использованием значения наклона, указанного в диалоговом окне. В этом случае выпадающая опция Угол наклона в инструменте Наклон бермы будет затемнен серым цветом.

Чтобы изменить полигон подошвы в соответствии с формациями руды для уступа, вам следует:

1. Изменить стринг Псевдоподошвы для этого уступа.
2. Использовать инструмент Наклон бермы, чтобы автоматически изменить относительный полигон подошвы на заданный процент в диалоговом окне Проектирования карьера.

Опция Наклон бермы в диалоговом окне Проектирование карьера ОТКЛЮЧЕНА

Если Опция Наклон бермы НЕ выбрана во вкладке Данные ввода диалогового окна Проектирование карьера, тогда стринги Псевдо_подошвы создаются при проецировании бермы. В этом случае вы можете указать значение угла наклона с использованием выпадающей опции в меню Наклона бермы.

Чтобы изменить полигон подошвы в соответствии с формациями руды для уступа, вам следует:

1. Изменить стринг подошвы для уступа.
2. Установите требуемый угол наклона бермы с использованием выпадающей опции в инструменте Наклон бермы.
3. Нажмите на инструмент Наклон бермы, чтобы активировать его.

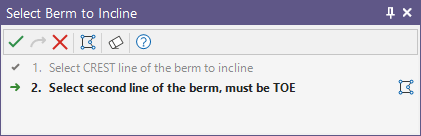

4. Выполните шаги, показанные во Ассистент выбора , чтобы автоматически применить уклон к измененному полигону подошвы.

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.
