Проектирование дороги

Во вкладке Горные работы, в группе Проектирование, нажмите на опцию Дорога для создания поверхности дороги из вводной ЦМП и вводной осевой линии. Предполагается, что осевая линия выстроена корректно, как горизонтально, так и вертикально.

Топография

Тип

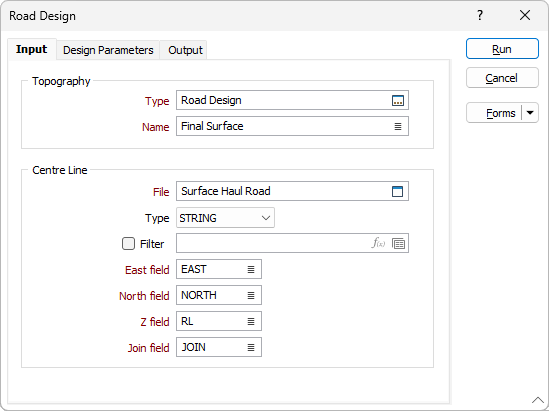

Во вкладке Ввод диалогового окна Проектирование дороги дважды щелкните мышкой (или используйте кнопку поиска), чтобы выбрать один из типов каркасов в текущем проекте. Тип каркаса - это имя, используемое для категоризации каркаса. Все каркасы, вне зависимости от их типов, подобны друг другу - все они являются совокупностью треугольников, содержат атрибуты и метаданные.

Название (имя)

Двойным нажатием левой кнопки мышки (или щелчком по кнопке поиска) выберите имя топографической поверхности, которую вы хотите использовать на вводе этого процесса.

Осевая линия

Файл

Двойным щелчком левой кнопки мыши (F3) выберите имя исходного файла, содержащего ваши данные стрингов. Если вы хотите работать с определенными записями, задайте фильтр.

Поля Восточных, Северных и Z координат.

Укажите имена полей X, Y и Z координат из файла.

Поле соединения

Укажите имя поля, содержащее значения, которые определяют соединение точек в стринг. Если последовательные записи имеют одинаковое значение в этом поле, линия соединит эти точки.

Параметры проектирования

Вывод

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

После того как вы установите параметры профиля и укажете опции вывода, нажмите на кнопку Запустить, чтобы создать дорогу.
