Параметры проектирования

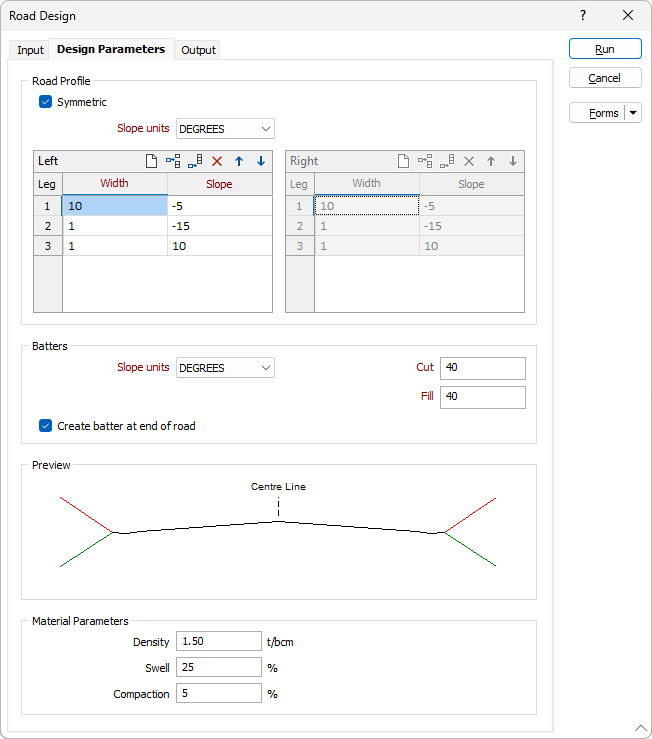

Во вкладке Параметры проектирования, в диалоговом окне Проектирование дороги, введите параметры для определения поперечного среза дороги, которую вы хотите смоделировать.
Профиль
Симметричный
Выберете опцию Симметричный, если профили слева и справа от центральной линии являются одинаковыми (встречается наиболее часто).
Единицы уклона
Укажите Единицы измерения уклона, в которых измеряется уклон профиля дороги.
Слева и Справа
Левая и Правая части стринга профиля указываются с позиции их Ширины и Наклона. Выбор опции Симметричный (выше) сделает неактивными поля ввода Правой стороны центральной линии. Указанные параметры для Левой стороны центральной линии будут дублироваться на правую сторону.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Откосы
Параметры наклона одинаковы для правой и левой стороны. Единицы уклона для профиля дороги и откосов часто различаются (для профиля обычно используются %, а для откосов - градусы).
Единицы уклона
Укажите единицы уклона, в которых измеряются углы откосов.
Выемка и насыпь
Введите значения уклона для откосов, созданных из объемов выемки и насыпи.
Создать насыпь в конце дороги
Выберите опцию, чтобы указать, что уступ / откос должны быть созданы в конце дороги.
Предварительный просмотр
Предварительный просмотр поперечного профиля дороги, включая Выемки (КРАСНЫМ) и Закладки (Зеленым) откосов, отображаются в предварительном просмотре в нижней части диалогового окна.
Параметры материала
Параметры Коэффициент разрыхления, Плотность, Коэффициент уплотнения являются выборочными. Если они оставлены не заполненными, процесс будет рассчитывать объем в неуплотненной форме, или тоннаж. Если они указаны, процесс записывает их в Файл отчета и использует для расчета следующих значений:
- Выемка и Насыпь (ТОННЫ)
- Объем Выемки и насыпи в неуплотненном состоянии в куб. метрах (LCM).
- Объем Выемки и насыпи в слежавшемся состоянии в куб. метрах (CCM).
