Вывод

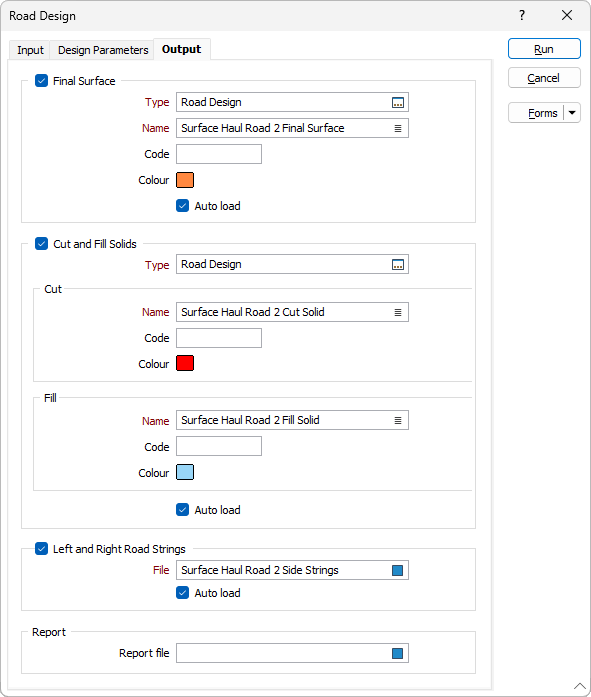

Во вкладке Вывод, в диалоговом окне Проектирование дорог, выберите следующие опции вывода:
Итоговая поверхность
Выберите эту опцию, чтобы создать ЦМП моделируемой дороги. Она будет внесена в топографию на вводе.
Тип и Имя
Двойным нажатием (или щелчком по значку поиска или списка) выберете Тип и Имя каркаса, который будет создан из параметров дороги, входной центральной линии и поверхности топографии.
Автозагрузка
Выберете эту опцию, чтобы загрузить созданную поверхность дороги в Визекс.
Солиды выемки и закладки
Выберите эту опцию для создания солидов выемки и насыпи, которые могут быть полезны для визуализации и отчетности.
Тип и Имя
Двойным нажатием (или нажатием на значок поиска) выберите Тип каркаса, который будет создан из объемов выемки и насыпи. Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать Имя для солидов выемки и насыпи.
Автозагрузка
Выберите данную опцию для того, чтобы загрузить созданные солиды в Визекс.
Боковые линии дороги
Выберите эту опцию, чтобы записать стриги боковых линий дороги в Файл вывода.
Автозагрузка
Выберите данную опцию для того, чтобы загрузить созданные стринги в Визекс.
Файл отчета
На свой выбор введите имя Файла отчета. Если вы указали параметры материала на вкладке Проектные параметры, отчет будет содержать следующие данные:
- Объем выемки в целике в куб. метрах (C_BCM) = объем каркаса выемки
- Объем выемки в неуплотнённом состоянии в куб. метрах (C_LCM) = C_BCM * (100 + Разрыхление) / 100, где Разрыхление - это процент, на который объем недобытого (в целике) материала увеличивается, после того как приобретает "неуплотнённое" состояние.
- Объем выемки в спрессованных куб. метрах (C_CCM) = C_LCM * (100 - Уплотнение) / 100, где Уплотнение - это процент. на который объем неуплотненного материала уменьшается после его уплотнения для формирования требуемого профиля дороги.
- Масс выемки (ТОННЫ) = C_BCM * плотность, где плотность выражается в тоннах на BCM.
- Объем насыпи в спрессованных куб. метрах (F_CCM) = объем каркаса насыпи.
- Объем насыпи в неуплотнённом состоянии в куб. метрах (F_LCM) = F_CCM * 100 / (100 - Уплотнение)
- Объем насыпи в целике в куб. метрах (F_BCM) = F_LCM * 100 / (100 + Разрыхление)
- Масс насыпи (ТОННЫ) = F_BCM * Плотность
