Включить/Отключить разворот

Во вкладка Горные работы | Проектирование карьера, группа Переход: Используйте параметры Включить разворот, чтобы выбрать точку дороги и отметить ее так, чтобы от нее создавался обратный путь.

Как вариант, вы можете щелкнуть правой кнопкой мыши по точке Дороги в Визексе и выбрать Дорога > Разворот > На следующем уступе. Точка дороги будет помечена таким образом, что на следующем уступе будет создан разворот.

Инструмент Разворот дороги учитывает точки дороги на Полигоне подошвы, и определяет, какая точка была выбрана пользователем для создания разворота дороги на следующий уступ. Только точки полигона подошвы могут быть выбраны в качестве точек дороги при создании разворота.

Когда Switchback включен, окно Ассистент выбора проведет вас через процесс выбора:

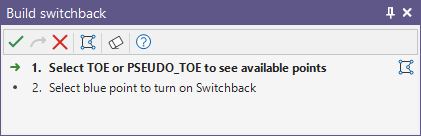

  1. В первую очередь, приложение предложит вам выбрать подошву или бровку. или стринг изолинии (если стринг не был выбран до нажатия кнопки Включить).

    2. Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

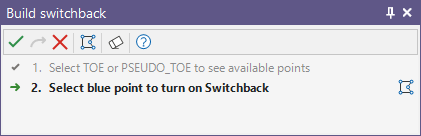

  1. Затем на экране появится окно с предложением выбрать ГОЛУБУЮ точку дороги, из которой будет создаваться разворот.

    2. После того как вы произведете выбор, произойдет следующее:

    • Если параметры Разворота дороги уже заданы в диалоговом окне Редактировать свойства, разворот создается вверх на следующий уступ, с наклоном дороги в соответствии с параметрами, заданными в диалоговом окне Свойства. При создании разворота, вокруг него будет создана клиновидная берма.

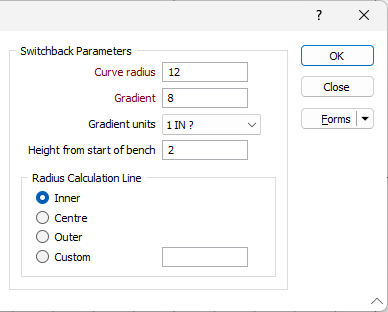

    • Если параметры Разворота не заданы в диалоговом окне Свойства дороги, будет отображаться окно Свойства, и вам необходимо будет задать следующие свойства разворота до его создания:

    Радиус кривизны

    Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.

    Угол наклона и Единицы угла

    Укажите значение наклона и Единицы измерения уклона.

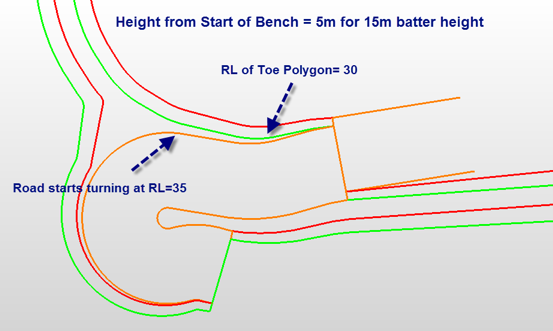

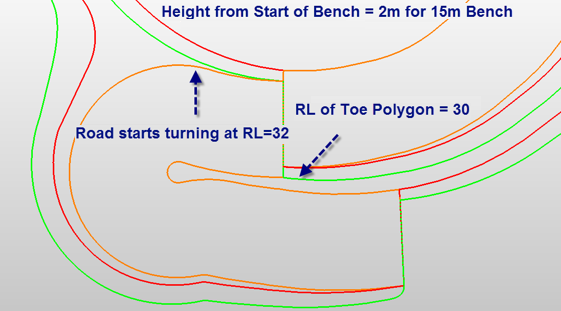

    Высота от начала уступа

    Укажите высоту разворота от начала уступа. Этот параметр характеризует расстояние от уступа, от которого создается сегмент дороги до изменения ее направления.

    Линия расчета радиуса

    Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).

    • Внутренний радиус кривой должен быть больше 0

    • Внешний радиус кривой должен быть больше, чем ширина дороги

    • Центральный радиус кривой должен быть больше, чем половина ширины дороги

    • Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.

Отключить разворот

  1. Во вкладка Горные работы | Проектирование карьера, группа Переход, выберите Отключить разворот, чтобы отключить режим Разворот.

  1. На экране отобразиться окно, в котором вам будет предложено выбрать подошву или бровку. или стринг изолинии (если стринг не был выбран до нажатия кнопки Выключить).

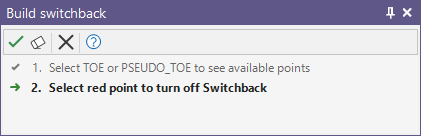

  1. Далее, программа предложит вам выбрать КРАСНУЮ точку дороги, как ту точку дороги, для которой разворот будет отменен. В результате, на следующий уступ будет сделана нормальная проекция дороги.

    Если вы попытаетесь Отключить разворот для точки, к которой не была применена опция Включить, на экране появится предупреждающее сообщение.

    Точек дороги с разворотом для выбора не имеется.

    Подобное предупреждение появляется также, если вы пытаетесь Включить функцию Разворот для точки, к которой команда Включить уже была применена.

Отредактировать разворот

Во вкладка Горные работы | Проектирование карьера, группа Переход, нажмите на Изменить свойства, чтобы отредактировать свойства дороги или траншеи. Если на дороге имеются отметки для поворота, в диалоговом окне будут отображаться свойства разворота.
