Добавить горизонтальный участок

На вкладке Горные работы | Проектирование карьера (Ручное) в группе Дорога карьера: Нажмите Добавить горизонтальный участок, чтобы создать горизонтальные участки дороги на заданном расстоянии, включая возможность создания горизонтальных участков дороги между уступами.

Вы также можете щелкнуть правой кнопкой мыши на красной точке дороги и выбрать Дорога > Горизонтальный участок из меню Визекса, вызываемого правой кнопкой мыши.

Во многих случаях возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием.

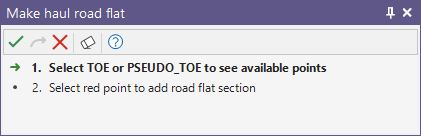

Если это еще не выбрано, вам будет предложено выбрать линию ПОДОШВА, ПСЕВДОПОДОШВА или БРОВКА, на которой была создана дорога:

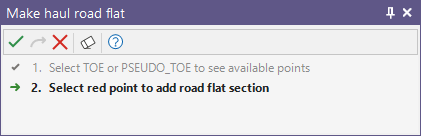

Если выбор еще не произведен, на экране появится подсказка выбрать красную точку дороги, к которой необходимо добавить участок.

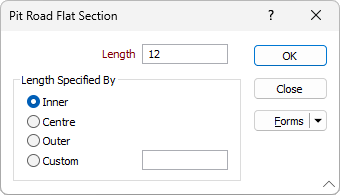

В форме Горизонтальный участок дороги задайте следующие параметры:

Длина

Укажите длину участка дороги.

Длина указана

Длина измеряется от указанной (внутренней, внешней, центральной или пользовательской) точки на дороге с учетом ширины дороги (которая уже определена как часть свойств дороги).

Чтобы измерить длину от определенной точки дороги, выберите опцию Пользовательский и укажите значение, являющееся коэффициентом ширины дороги. Значения 0, 0,5 и 1, например, эквивалентны выбору Внутренний, Центральный и Внешний.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите ОК, чтобы создать участок дороги.
