Изменить параметры

When a Pit Design layer is the active layer, Elevation, Berm Gradient, Direction, Batter Height, Batter Slope and Berm Width parameters are shown on the Mining | Pit Design (Manual) tab, in the Modify Parameters group, where they can be easily viewed and edited:

Эти параметры используются инструментами проектирования в других местах ленты, например в Project to Elevation. Project to Berm and Expand String tools on the Mining | Pit Design (Manual) tab, in the Generate Pit Contours group.

Терминология

Общий угол

Общий угол - это угол уклона, созданный множеством уступов. (Полагается, что Угол откоса уступа, Высота уступа и Ширина бермы являются постоянными величинами.)

Общий угол откоса - это угол линии от подошвы внизу карьера до бровки на поверхности карьера. Поскольку этот откос учитывает карьерные дороги и все рабочие горизонты, он не будет постоянным для всех частей карьера.

Следовательно, Общий угол будет более крутым, чем общий угол откоса, что должно учитываться при проектировании карьера.

Высота уступа

После первоначального среза у уступа появится поверхность, и на этом этапе уступ можно также назвать откосом.

Высота откоса — это вертикальное расстояние между подошвой и бровкой уступа или вертикальное расстояние между верхней поверхностью уступа и нижней (подошвой) поверхностью скамьи. Именно откосы формируют конечные границы карьера.

"Уступ" - это термин, применяющийся для карьера. Разработка карьеров ведется уступами, это единица отсчета добычи. Уступ имеет верхнюю и нижнюю поверхность. Его можно описать как плоское тело с определенной толщиной, называемой высотой уступа. Когда уступы достигают конечных границ карьера, они образуют откос.

Угол откоса уступа

Угол откоса уступа - угол по умолчанию измеряемый от горизонта, между последовательными стрингами подошв и бровки. Угол измеряется в градусах с точностью до 2 знаков после запятой, значение угла должно быть больше 0 и меньше 90.

Ширина бермы

Ширина бермы - это горизонтальное расстояние между подошвой и соответствующей бровкой на этом же горизонте.

Ширина бермы используется для определения требуемой ширины между гранями уступов. Это измерение от подошвы верхнего уступа до бровки нижнего уступа. Бермы необходимы для обеспечения устойчивости склона и других соображений безопасности.

Интервал изолиний

Значение интервала изолиний используется для создания дополнительных стрингов изолиний между последовательными подошвами и бровками, например, для обозначения уступов. Вы можете использовать Интервал изолиний, чтобы проектировать под-уступы с разной шириной дороги. Высота откоса должна умножаться на значение Интервала изолиний.

Единицы угла дороги

Единицы угла дороги — это единицы измерения уклонов таких элементов, как дороги, съезды, повороты в вашем проекте. Используйте выпадающий список, чтобы выбрать Единицы угла дороги по умолчанию:



Наклон бермы

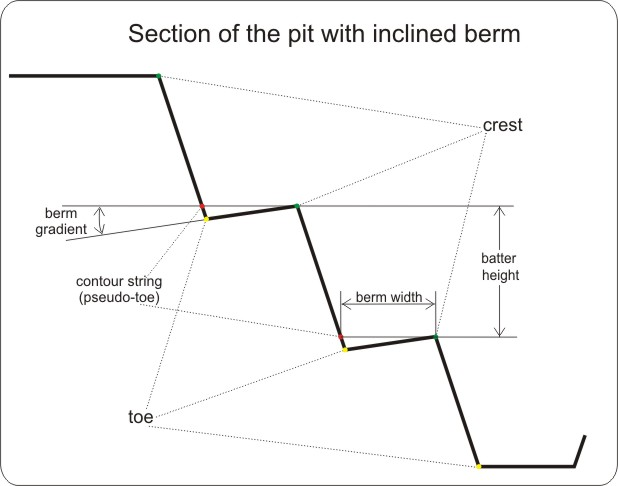

Иногда уклон может использоваться для проектирования бермы, чтобы собирать воду и камни со стенок карьера. В этом случае выберите опцию Наклон бермы и введите значение угла обратного откоса. Значение, которое вы указываете, должно находиться в диапазоне от 0 до 10 (обычно 5 или 10) %.

Если значение наклона бермы указано, дополнительный стринг изолиний отображается в файле проектирования карьера наряду с бровкой, подошвой, стрингами дороги. Этот стринг изолинии представляет "псевдо" подошву, другими словами, он определяет, где подошва не будет использовать уклон бермы. Показать...
