Добавить горизонтальный разворот

Во вкладка Горные работы | Проектирование карьера, группа Переход, нажмите на Добавить горизонтальный разворот, чтобы автоматически поменять направление текущей дороги (в направлении часовой стрелки и наоборот).

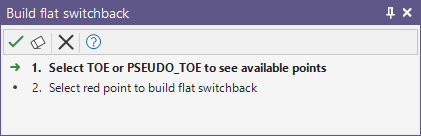

Если это еще не выбрано, вам будет предложено выбрать линию ПОДОШВА, ПСЕВДОПОДОШВА или БРОВКА, на которой была создана дорога:

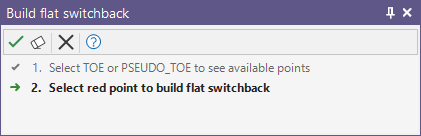

Если выбор еще не произведен, появится подсказка выбрать красную точку дороги, к которой необходимо добавить отрезок.

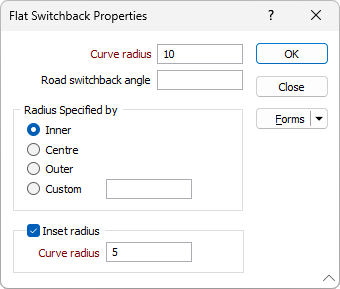

В форме Свойства горизонтального разворота отображаются следующие свойства:

Радиус кривой

Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.

Угол разворота дороги

По умолчанию угол разворота составляет 180°. Чтобы повернуть дорогу на другую величину, введите значение угла.

Радиус указан

Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).

  • Внутренний радиус кривой должен быть больше 0

  • Внешний радиус кривой должен быть больше, чем ширина дороги

  • Центральный радиус кривой должен быть больше, чем половина ширины дороги

  • Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.

Вставить радиус

Если установлен флажок Вставить радиус, укажите вторичное значение радиуса кривой, которое будет использоваться вместе с основным радиусом кривой для определения крутизны кривой в области поворота.
