Центральная линия разрезной траншеи

В целях уменьшения затрат большинство пологих карьеров вскрываются с использованием врезных траншей вместо спиральных съездом (которые в основном используются в глубоких карьерах). Разрезные траншеи имеют постоянный угол наклона. Траншея отличается от спирального съезда следующим:

  • Разрезная траншея всегда проходит по подошве и не имеет бергштрихов. По мере опускания траншеи, исходная поверхность становится все выше и выше относительно нее;
  • Направление врезной траншеи не зависит от формы карьера, наоборот, она может иметь любую форму, чаще всего изогнутую в соответствии с существующей поверхностью откаточных дорог.
  • Траншея слегка расширяется при пересечении с бермой таким образом, что общая ширина в данной точке равняется: ширина траншеи + ширина справа + ширина слева.

При увеличении глубины отработки, врезная траншея часто переходит в спиральный съезд.

Для создания врезной траншеи:

  1. Проверьте параметры бермы и откосов, заданные в диалоговом окне Данные ввода.

    2. Настройки бермы, откоса и наращивания карьера будут использованы для:

    • управления наклона съезда
    • корректировки ширины траншеи на пересечении с бермой
  1. Выберите стринг карьера во Во вкладка Горные работы | Проектирование карьера, группа Переход: Нажмите Центральная линия разрезной траншеи, чтобы создать новую центральную линию разрезной траншеи.

    2. Кроме этого, вы можете щёлкнуть правой кнопкой мыши по стрингу карьера и использовать в контекстном меню опцию Новый стринг карьера > Центральная линия разрезной траншеи.

    В раскрывающемся меню доступен список недавно загруженных наборов форм (если он имеется). Выберите Другие, чтобы загрузить другие наборы форм.

  1. В диалоговом окне Параметры линии разрезной траншеи задайте Ширину и Угол наклона съезда, который вы планируете создать:

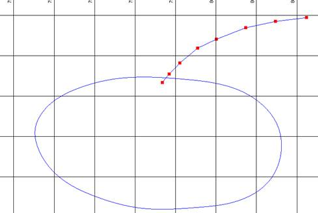

  1. После настройки параметров курсор изменит свой внешний вид на перекрестие. Используйте мышь для оцифровки осевой линии, пересекающей стринг карьера в месте начала съезда.

    2. Убедитесь в том, что длина осевой линии является достаточной для создания врезной траншеи.

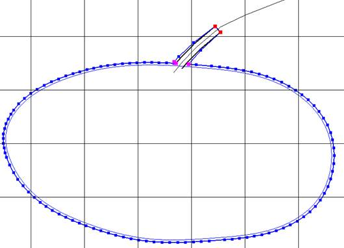

  1. Во вкладке Горные работы | Проектирование карьера, в группе Создать изолинии карьера, нажмите на инструмент Спроецировать стринг, чтобы использовать высоту уступа и уклон для проецирования выбранного стринга. Если центральная линия разрезной траншеи была оцифрована и выбрана, этот инструмент можно использовать для создания разрезной траншеи.

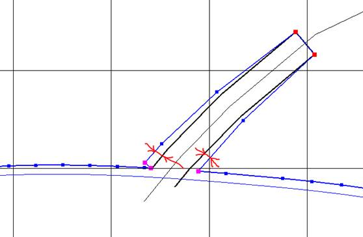

    2. При проекции стринга карьера, будет создан следующий уровень с учетом разрезной траншеи с ее заданными параметрами.

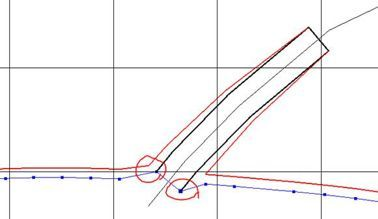

  1. После создания уступа с врезной траншеей, вам необходимо внести соответствующие изменения в начале траншеи.
