Присвоение блочной модели
Процесс присвоения определит границы каждого блока (взяв в расчет размер блока, субблоки и повороты) и присвоит значения атрибутов точкам, которые попадают в отдельные блоки. Близлежащим точкам также будут присвоены значения атрибутов из того же блока. Это необходимо для маркировки точечных данных (обычно опробования) с помощью атрибутов блоков в непосредственной близости.
Данная функция поддерживает файлы регулярных, повернутых, субблокированных моделей, а также файлы блочных моделей пластов.

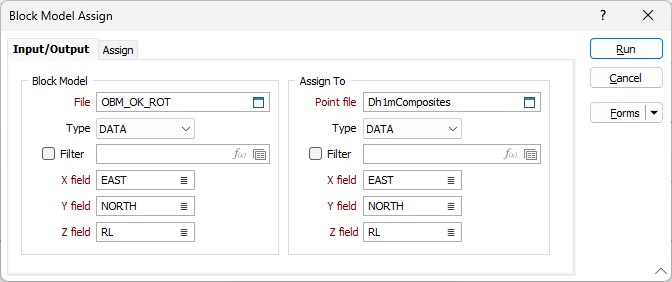

Пользуясь параметрами вкладки Присвоить (Присвоить), вы можете контролировать поля присвоения в Файле вывода и те данные, которые будут в них записаны.
Блочная модель
Файл
Укажите Тип файла, а затем двойным щелчком левой кнопки мыши выберите Файл, содержащий полигоны, которые вы намерены использовать для присвоения значений. При необходимости задайте фильтр для выборочной обработки данных.
Поля X, Y, Z
Укажите имена полей Восточных, Северных и Z координат в Файле ввода.
Присвоить чему
Файл точек
Выберите Тип, а затем дважды щелкните левой кнопкой мыши, чтобы указать имя Файла, содержащего данные точек, для которых вы намерены выполнить присвоение.
Поля X, Y, Z
Дважды щелкните левой кнопкой мыши по именам полей координат X, Y и Z в целевом файле.
Подсказка: у вас имеется возможность использовать инструмент Присвоение по полигонам, чтобы интерактивно присваивать значения точкам, которые находятся в пределах одного или нескольких полигонов, выбранных в Визексе. Смотрите: Интерактивное присвоение полигонов
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
После того как вы укажете Файл вывода и Целевые поля, для которых вы хотите выполнить присвоение, нажмите на кнопку Запустить, чтобы начать процесс.
