Параметры

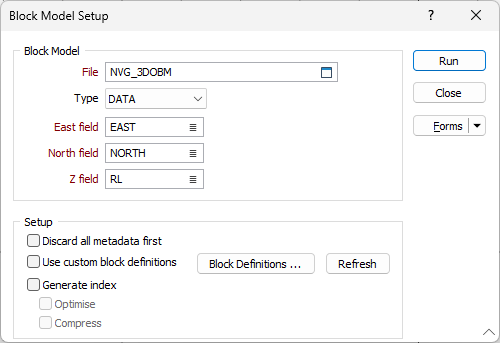

Для некоторых моделей, определения блоков не могут быть получены автоматически. Во вкладке Блочная модель, в группе Блочная модель,, опция Настроить может быть использована для создания определений блока или границ блочной модели, задаваемых пользователем для моделей, которые имеют нерегулярное определение блока.

Файл

Укажите файл блочной модели.

Восточные, Северные и Z поля

Укажите поля координат файла ввода.

Параметры

Сначала удалить все метаданные

Выберите данную опцию для удаления всех метаданных, связанных с текущей моделью.

Использовать настраиваемые определения блоков

Границы блочной модели создаются с помощью опции Определение блоков (Границы блочной модели ) (начало и/или размер блока), параметры модели указываются в диалоговом окне Границы блочной модели.

Границы блочной модели можно задать только для пустой блочной модели. Для блочной модели с поворотом начальные координаты начального блока фиксируются и его местоположение не может изменяться. При этом, начальные координаты блока могут автоматически корректироваться с учетом изменения размера блока.

Если вы нажимаете на кнопку Обновить в диалоговом окне Настройка блочной модели, границы блочной модели вычисляются с помощью полученных из блочной модели начальных координат и размера блока.

Если определения не заданы пользователем или они, являются недопустимыми, программа восстановит предыдущие определения блока.

Кнопка Определение блоков и соответствующая кнопка Обновить служат для интерактивного получения информации о блочной модели, независимо от того, выбрана или нет соответствующая опция.

Если опция "Использовать настраиваемые определения блоков" не выбрана, то опции Размер блока в диалоговом окне "Границы блочной модели" необязательны.

Создать индекс

Данный индекс будет использоваться внутренне в других процессах для быстрого определения блоков. Выбор данной опции увеличит время обработки блочной модели. Вы можете не использовать создание индекса, пока вы не будете уверены, что определения блоков и экстенты подходят созданной модели.

Выберите опцию Оптимизировать, чтобы выполнить оптимизацию индексов таким образом, чтобы близкие значения находились вместе, например, чтобы порядок, в котором индексы сохраняются в файле, совпадал с порядком, в котором они обрабатываются.

Если индексы созданы для очень больших блочных моделей, размер файлов индексов может влиять на производительность. Для больших или сложных моделей вы можете выбрать опцию Сжать файл индексов.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Нажмите кнопку Запустить, чтобы начать процесс настройки.
