Проверить

Во вкладке Блочная модель, в группе Блочная модель,, нажмите на Проверить, чтобы проверить блочную на перекрывающиеся блоки и убедиться в отсутствии расхождений между файлом блочной модели и присвоенными ему определениями блоков. Вы можете сделать проверку на наличие значений обязательных к заполнению полей или на неверные нечисловые значения.

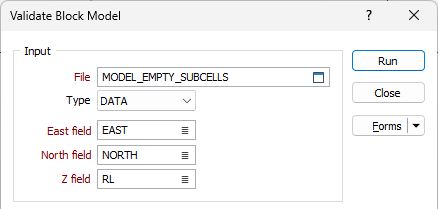

Ввод

Файл

Укажите файл блочной модели в качестве файла ввода, который необходимо проверить.

Восточные, Северные и Z поля

Укажите Восточные, Северные и Z координаты Файла ввода.

Проверить

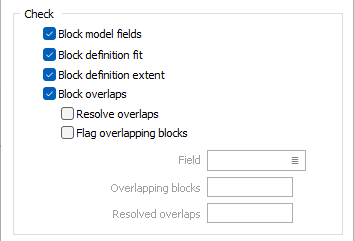

Поля блочной модели

Выберете поля блочной модели, чтобы проверить числовые исключения (отсутствующие значения и не числовые значения).

Соответствие с определениями блоков

Выберите опцию Соответствие с определениями блоков, чтобы проверить входной файл блочной модели относительно указанных определений блоков. Проверка осуществляется следующим образом: блоки, заданные в файле ввода, должны соответствовать определениям блоков.

Размеры блочной модели

Используйте опцию Размеры блочной модели, чтобы проверить входной файл блочной модели относительно определений блоков - границы файла ввода не должны превышать границы, заданные в определениях блоков.

Перекрывающиеся блоки

Если вы хотите проверить и отметить перекрывающиеся блоки, воспользуйтесь этой опцией.

Перекрывающиеся блоки могли случайно появиться при ручной правке данных ввода или уже могут существовать в файле блочной модели, которая была импортирована из стороннего приложения.

Исправить перекрытия

Используйте эту опцию, если вы хотите разрешить проблему перекрывающихся блоков и записать новые определения блоков в Файл вывода.

Для определения границ проблемы (если она возникла), вы можете выбрать проверку без исправления перекрывающихся блоков. Если перекрывающиеся блоки присутствуют в файле отчета в большом количестве, и это невозможно подправить вручную, выберите опцию "Исправить перекрытия" при повторной проверке.

Отметить перекрывающиеся блоки

Используйте эту опцию для кодировки перекрывающихся блоков в файле ввода. Укажите имя нового (или уже существующего) поля.

Введите код, который будет записываться в поле для обозначения перекрывающихся блоков.

Если выбрана опция Исправить перекрытия, введите код, который будет использоваться в поле для обозначения блоков, созданных в результате Исправлений перекрытий.

Файл вывода

Файл отчета

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла отчета, который будет создан в результате процесса проверки.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В завершение, нажмите кнопку Запустить, чтобы начать проверку блочной модели с указанными вами параметрами.
