Полигональная оценка

Чтобы произвести расчеты содержаний/тоннажа на основе интерпретации полигональных разрезов, полигоны, используемые для интерполяции, должны быть 2D-полигонами. Также предполагается, что скважины попадают точно на плоскость каждого разреза.

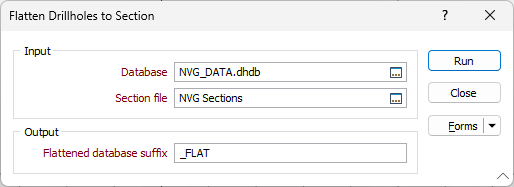

  1. Во вкладке Блочная модель, в группе Полигональная оценка, используйте Распрямить , чтобы распрямить скважины в базе данных скважин и сохранить копию базы данных с распрямленными скважинами.

  1. Загрузите распрямленные траектории скважин в Визекс, создайте два или более разреза в виде Разрез.
  2. Создайте замкнутый полигон для каждого разреза и сохраните данные в Файл стрингов.
  3. Во вкладке Блочная модель, в группе Полигональная оценка, нажмите на Создать/Загрузить модель.

  4. На вкладке Полигональная модель формы укажите развернутую базу данных скважин (созданную на шаге 1), обязательные поля в стринговом файле (созданном на шаге 3) и имя файла отчета, в котором будут указаны рассчитанные содержания и тоннажи.
  5. Вы можете указать допуск, который будет определять, какие пробы, находящиеся вне разреза, будут включены в процесс.

    Значение допуска выражается в единицах сетки. Значение по умолчанию - это 1E-06. Если значение не указано, полагается, что траектории скважин лежат на линии разреза. По умолчанию точка на траектории не будет учитываться в процессе, если она находится дальше, чем 0,000001 в единицах сети от разреза.

  6. Во вкладке Просмотр (Просмотр ) выберите опции просмотра для полигонов и связей (соединительных линий), которые будут видны при использовании интерактивных инструментов.
  7. Нажмите ОК, чтобы загрузить полигональную модель в Визекс.
  8. Сделайте слой String активным и выберите Добавить связь в разделе «Оценка полигонов» на ленте:

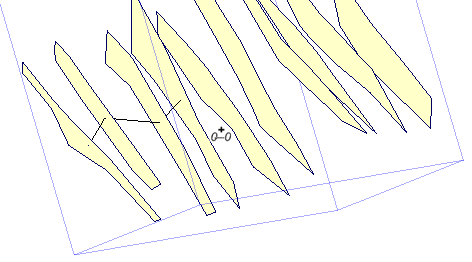

    9. На экране будет отображаться "блок" - объем между полигонами на соответствующих разрезах. Пользователь задает отношение между этими полигонами с помощью интерактивных связующих линий в Визексе. Связующая линия создается при нажатии на полигон на одном из разрезов, а затем при нажатии на другой полигон на другом разрезе.

    У вас имеется возможность замкнуть полигон на линию или точку, что может быть удобно при закрытии или выклинивании рудного тела. Чтобы закрыть полигон на линию или точку, такие линии или точки должны находиться в Файле полигонов.

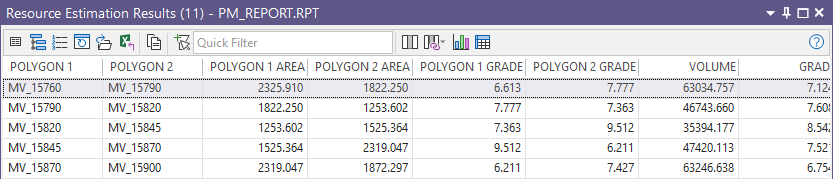

  9. По мере того, как вы связываете полигоны, значения содержания и тоннажа интерполируются и записываются в Файл отчета, те же результаты отображаются в панели Отчета:

    10. Объем определяется формированием корректного, закрытого каркаса (невидимого для пользователя) между двумя выбранными объектами. Если функция не может рассчитать объем двух выбранных полигонов, мы рекомендуем вам упростить полигоны и попытаться соединить их еще раз.

  1. Вы можете также выбрать инструмент удалить связь, чтобы убрать линии, соединяющие полигоны.
