Просмотр

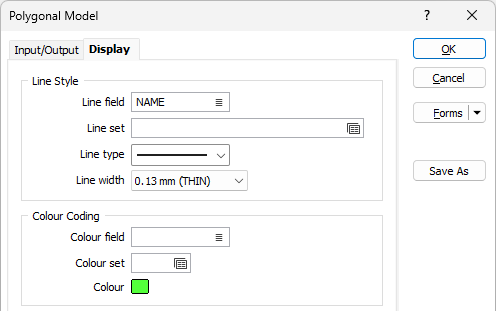

Во вкладке Просмотр, в диалоговом окне Полигональная модель, настройте опции отображения полигонов и линий, которые будут выведены в Визекс.

Стиль линии

Наборы линий предоставляют вам возможность применять различные стили и толщину линий к полилиниям в отдельной базе данных. Вы можете работать с ними также, как работаете с цветами, штриховками и символами.

Поле линий

Двойным нажатием (F3) выберете имя поля, уникальные коды из которого будут использоваться в наборе линий.

Набор линий

Если вы указали Поле линий, дважды щелкните левой кнопкой мыши (F3), чтобы выбрать набор, который будет использоваться для регулировки стиля и толщины полилиний в базе данных.

Тип линии

Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.

Толщина линии

Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов ширины (в миллиметрах).

Цветовая кодировка

Поле цвета

Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.

Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.

Формат	Пример
R,G,B	89,169,215
HTML Hex	#59A9D7
Hex	0x59a9d7
int	5876183

Набор цветов

Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

Цвет

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.

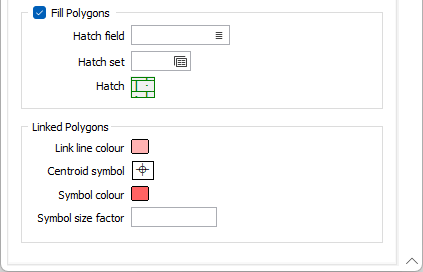

Заполнить полигоны

Выберите эту опцию, если вы хотите применить штриховку к просматриваемым полигонам.

Поле штриховки

Введите имя поля (в файле), содержащего данные, на основании которых вы хотите сделать штриховку. Набор штриховок, связанный с этим полем, будет или числовым или текстовым. Для каждой записи в файле используемый тип штриховки будет определяться значением в этом поле.

Набор штриховок

Дважды щелкните мышью (или нажмите F3), чтобы выбрать набор, который будет контролировать выводимые на экран штриховки. Набор штриховок, заданный для этого поля, привязывает штриховки к текстовым строкам или числовым диапазонам. Данный параметр определяет штриховку для каждого значения в выбранном (отображаемом) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или отредактировать набор штриховок.

Штриховка

Двойным щелчком мыши (F3) выберите штриховку, которая будет использоваться, если штриховка для этого значения не задана в наборе, или если поле штриховки не связано с набором штриховок.

Связанные полигоны

Цвет опорной линии

Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для опорной линии полигона.

Символ центроида

Символ центроида полигона отображается для связанных полигонов и для опорной линии. Такой же символ используется при замыкании на линии или на точке для отображения центра линии или точки замыкания.

Двойным щелчком левой кнопки мыши по значку Символ выберите символ центроида. Можно выбрать символы из любого шрифта TrueType или OpenType.

Цвет символа

Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для символа точки центра.

Фактор размера символа

Введите фактор размера для символа Он будет использоваться, если в Поле размера не будет значений для этой точки. По умолчанию это значение равно 1.0

Запустить

Для запуска этой функции введите параметры, после чего нажмите на кнопку Запустить.
