3D-модель

On the Home tab or вкладка Визекс в группе Слой: Select Open Layer | 3D Model (or double-click 3D Model in the Vizex Layer Types pane) to load a texture-mapped triangulated 3D model into Vizex.

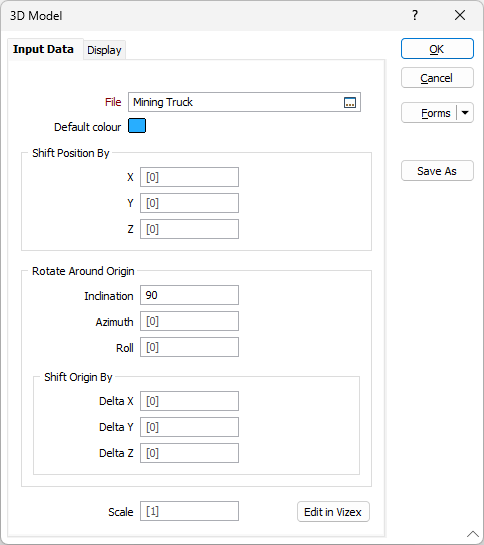

Данные ввода

Файл

Двойным щелчком мыши (либо с помощью кнопки поиска) выберите файл для загрузки. Можно загрузить следующие форматы: Adam Technology RAW, Stanford PLY и Autodesk FBX.

Цвет по умолчанию

Двойным нажатием (F3) выберите набор цветов, который будет использоваться для модели.

Переместить на координаты

Каркас будет передвинут на интервал смещения, указанный для каждого направления.

Вращать вокруг исходных координат

Используйте настройки Наклон, Азимут и Поворот, чтобы определить ориентацию модели. Изменения этих параметров повлияют на точку обзора X, Y и Z и наоборот.

Вертикальный угол просмотра (для просмотра по горизонтали = 0. Наклон измеряется в градусах от горизонта. Положительные значения обращены наверх, а отрицательные значения обращены вниз).

(Горизонтальное) направление просмотра (при параметрах На север = 0. Азимут измеряется в градусах по часовой стрелке от севера).

В реальной жизни - измерение того, насколько наклонена ваша голова. По аналогии с авиацией Азимут является заголовком плоскости (относительно севера), Наклон представляет собой угол восхождения или угол снижения, Вращение представляет собой положение крыльев относительно горизонта.

Передвинуть исходные координаты на

Используйте настройки (Дельта X, Y, Z), чтобы указать линейный сдвиг по каждой оси.

Масштаб

Примите значение по умолчанию или введите значение, чтобы изменить размер модели.
