Скважины

Существует ряд функций, которые вы можете использовать для того, чтобы проанализировать данные скважин в разрезе, плане, либо данные каждой скважины в отдельности (поочередно, скважина за скважиной). Эти функции просмотра также могут поддерживать данные бороздового опробования подземных и (или) открытых выработок.

Траектории можно просматривать в любой ориентации, используя инструмент разреза и регулируя границы просмотра (на себя/от себя) от плоскости среза. Линию, которая представляет траекторию, можно раскрасить на основании кодов с использованием Числового или Текстового поля из Файла интервалов.

Устье и конец скважины могут быть аннотированы с помощью различных опций. Сведения, расположенные по обе стороны траектории могут включать в себя следующие данные:

• Глубина
• Расстояние от разреза
• Множественные текстовые значения, выделенные отдельным цветом
• Символы
• Столбчатые и линейные графики
• Штриховку с регулировкой смещения, ширины, цвета
• Линии, представляющие собой видимое падение структуры

Во многих случаях вы можете просматривать такие данные фона, как пласты, разломы и обнажения, изображения, контуры и сеточные поверхности.

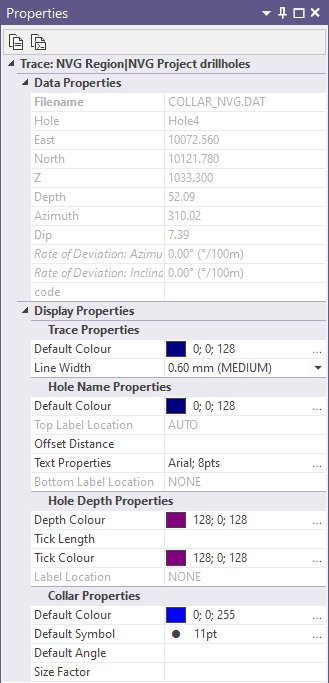

Обратите внимание, что некоторые свойства просмотра можно редактировать в окне Визекса Свойства:

При создании просмотра Скважин в Визексе, вам необходимо:

• Задать координаты траектории, на которых будет основываться просмотр, и определить характеристики просмотра траектории. Смотрите: Траектория скважины

Вы можете вывести в просмотр:

• Штриховку, события, значения, изображения и графики интервалов вдоль скважин
• Структурную геологию вдоль скважин
• Траектрии цииндрических скважин (солидов)

Чтобы настроить вид в разрезе, в вкладке Визекс, в группе Точка обзора нажмите Границы просмотра.

У вас имеется возможность задать Ортогональный вид ваших данных, Неортогональный разрез, либо задать 3D вид. Значения, которые вы вводите в окнах На себя и От себя во вкладке Неортогональные, будут включаться в каждый разрез.

Проверка ваших данных

Перед тем как вы начнете применять другие функции скважин, мы рекомендуем вам использовать функцию Проверка скважин, чтобы проверить ваши данные.

Если данные загружены в Визекс и процессом проверки обнаружены ошибки, программа предложит вам разрешить проблему и выполнить обновление вручную. До тех пор пока проблема не будет решена, окно Свойства будет работать в режиме "только чтение".
