Полигональная модель

On вкладка Визекс в группе Слой: Select Open Layer | Polygonal Model, to display linked polygons that define a simple resource estimation.

Как вариант, во вкладке Блочная модель, в группе Полигональная оценка, используйте опцию Создать/Загрузить модель.

Полигоны для интерполяции должны быть двухмерными. Предполагается, что скважины попадают точно в плоскость каждого разреза. Используйте Распрямить скважины на плоскость разреза, чтобы распрямить скважины в базе данных скважин и сохранить копию обновленной базы. Вы также можете использовать параметр Допуск в форме Полигональная модель, чтобы включить интервалы опробования, расположенные за пределами разреза.

Для получения более подробной информации перейдите в тему Полигональная оценка .

Ввод/Вывод

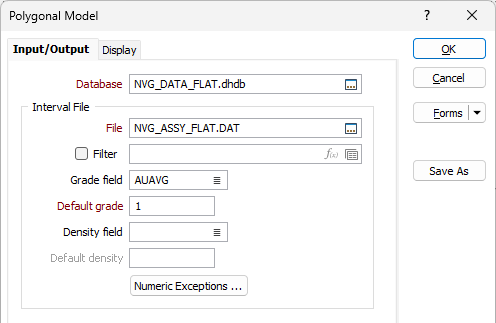

Во вкладке Ввод/Вывод диалогового окна Полигональная модель укажите базу данных распрямленных скважин и файл, содержащий полигоны, которые вы будете использовать для интерполяции.

База данных

Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных скважин из списка в текущем проекте.

Подсказка: Нажмите F5, чтобы создать новую базу данных скважин. Нажмите F4, чтобы редактировать выбранную базу данных скважин.

Файл интервалов

Файл

Двойным щелчком мыши (или с помощью кнопки поиска) выберите Файл интервалов, который будет использоваться в качестве ввода в этом процессе. Существует четыре возможных сценария получения отчета по содержаниям, плотности, тоннажу и металлу.

поле СОДЕРЖАНИЙ	поле ПЛОТНОСТИ	Отчет по выводу
Да	Да	СОДЕРЖАНИЕ, ПЛОТНОСТЬ, ТОННАЖ, МЕТАЛЛ
НЕ задано	НЕ задано	-
Да	НЕ задано	СОДЕРЖАНИЕ
НЕ задано	Да	ПЛОТНОСТЬ и ТОННАЖ

Числовые исключения

(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).

Поле содержаний

Если в Файле ввода имеется Поле содержаний, дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать имя поля, в котором находятся Значения содержания, которые будут использоваться при расчете содержаний тоннажа.

Содержание по умолчанию

Введите значение Содержания по умолчанию. Если значение Содержания в момент обработки записи отсутствует, будет использоваться плотность Значение Содержания по умолчанию.

Поле плотности

Если в Файле ввода имеется Поле плотности, дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать имя поля, содержащее Значения плотности, которые будут использоваться при расчете содержаний и тоннажа.

Плотность по умолчанию

Укажите значение плотности по умолчанию. Если значение плотности при обработке записи отсутствует, будет использоваться плотность по умолчанию.

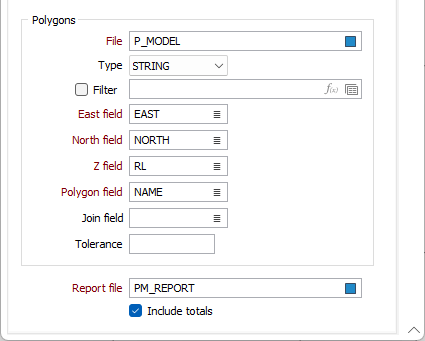

Полигоны

Файл

Задайте тип файла (обычно файл стрингов) и двойным щелчком мыши (или с помощью кнопки поиска) выберите файл, который содержит полигоны интерпретации.

Поле Восточных, Северных и Z координат

Двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) задайте поля координат Файла ввода.

Поле полигонов

Имя полигона из поля полигонов используется для названия соответствующих полигонов в файле отчета. При загрузке полигонов поле полигонов используется как поле стрингов.

Чтобы закрыть на линию или точку, линии замыкания или точки должны содержаться в файле полигонов.

Поле соединения

Укажите имя поля, содержащего значения, которые определяют, какие точки соединяются в одну линию в стринг. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию.

Допуск

Предполагается, что все скважины попадают точно на плоскость каждого разреза и, теоретически, нет необходимости задавать коридор разреза или допуск при выборе интервала проб для средневзвешенного значения по длине. Допуск необходимо задать, чтобы все пробы попали на свою плоскость.

Значение допуска выражается в единицах сетки. Значение по умолчанию - это 1E-06. Если значение не указано, полагается, что траектории скважин лежат на линии разреза. По умолчанию точка на траектории не будет учитываться в процессе, если она находится дальше, чем 0,000001 в единицах сети от разреза.

Файл отчета

Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите имя файла, в который будут записаны результаты процесса вычисления. Выберите опцию С подведением итогов, чтобы записать следующие итоговые значения в Файл отчета:

Поля	Отчет по выводу
ПОЛИГОН 1	Нет значения, включите слово ВСЕГО.
ПОЛИГОН 2	Нет значения
ПЛОЩАДЬ ПОЛИГОНА 1	Сумма всех площадей Полигона 1.
ПЛОЩАДЬ ПОЛИГОНА 2	Сумма всех площадей Полигона 2.
СОДЕРЖАНИЯ ПОЛИГОНА 1	Среднее (среднеарифметическое) всех значений содержаний Полигона 1.
СОДЕРЖАНИЯ ПОЛИГОНА 2	Среднее всех значений содержаний Полигона 2.
ОБЪЕМ	Сумма всех значений объема.
СОДЕРЖАНИЕ	Среднее всех значений содержаний.
ПЛОТНОСТЬ	Среднее всех значений плотности.
ТОННАЖ	Сумма всех значений тоннажа
МЕТАЛЛ	Сумма всех значений металла.

Настройте конфигурацию во вкладке Просмотр .

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Просмотр

Запуск

Для запуска этой функции введите параметры, после чего нажмите на кнопку Запустить.
