Новый эллипсоид поиска

Ориентация минерализации при моделировании рудных тел может быть выражена в виде 3D эллипса. Эллипсы имеют три оси, которые всегда перпендикулярны относительно друг друга.

Во вкладке Блочная модель, в группе Поиск нажмите на Создать эллипсоид поиска, чтобы в интерактивном режиме создать эллипсоид поиска и настроить его ориентацию относительно опорных данных.

Программа предложит вам создать новый набор форм.

Если этот набор форм для поиска данных уже существует, программа предложит вам перезаписать её или отменить.

Самый простой способ настроить эллипс поиска - задать погружение и азимут Оси 1, а также вращение Оси 2.

При создании нового эллипса поиска:

  1. эллипс отображается в центре окна просмотра
  2. окно просмотра сориентировано таким образом, чтобы вы могли откорректировать Азимут (вид План)

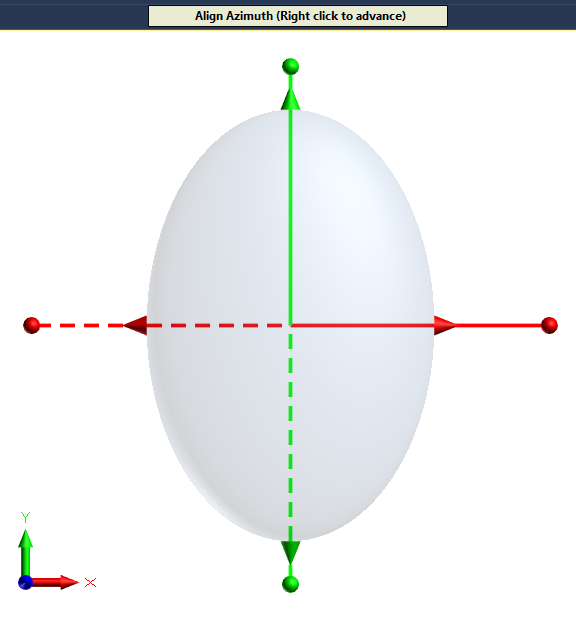

    3. Приложение предложит задать Азимут с помощью перемещения линий оси. Линии оси, которые указывают отрицательные (-ные) направлениях, изображены пунктирными линиями:

    Щелкните правой кнопкой мыши, чтобы перейти к следующему шагу.

  1. Окно просмотра сориентировано таким образом, чтобы вы могли откорректировать Погружение (На Запад, как задано Эллипсом поиска).

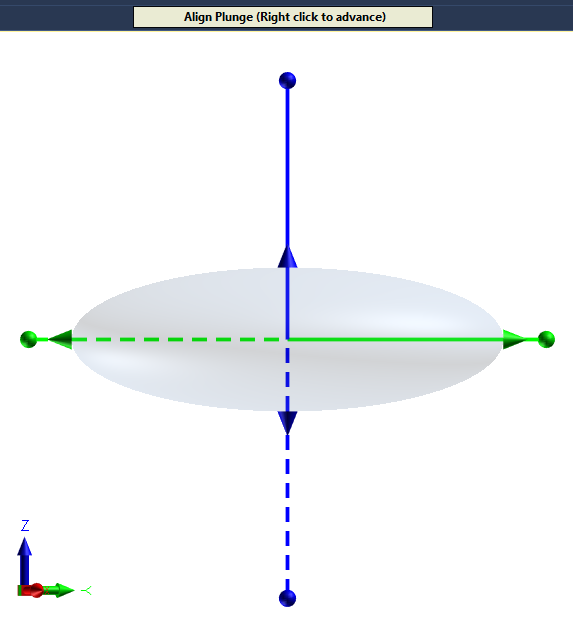

    2. Программа предложит задать Погружение с помощью перемещения линий оси:

    Щелкните правой кнопкой мыши, чтобы перейти к следующему шагу.

  1. Окно просмотра сориентировано таким образом, чтобы вы могли откорректировать Вращение (На Юг, как задано Эллипсом поиска).

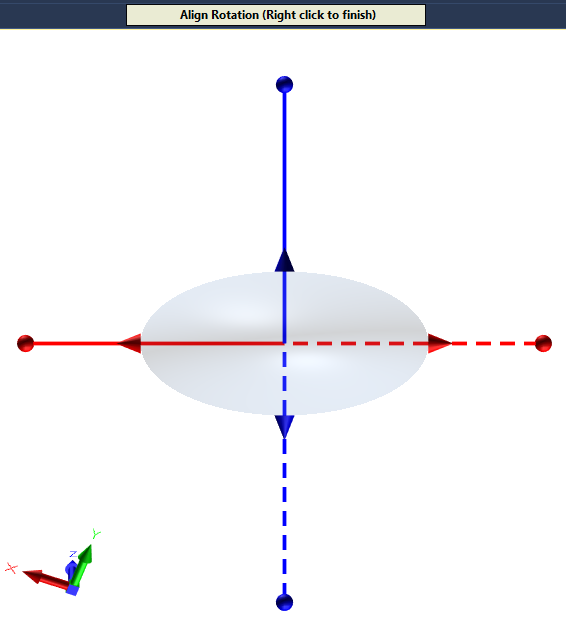

    2. Программа предложит задать Вращение с помощью перемещения линий оси:

    Интерактивное вращение эллипсоида поиска замкнуто на данную ось, вы не можете выполнить вращение вокруг любой другой оси.

    Щелкните правой кнопкой мыши, чтобы завершить создание эллипсоида.
