Преобразовать
В процессе преобразования будет сделана попытка изменения координат блока, чтобы компенсировать любые числовые несоответствия. Это производится путем изменения расположения материнского блока, чтобы субблоки не пересекали границы материнского блока.
Если первый блок не указан, то самый крупный блок будет считаться первым блоком, а размер самого крупного блока будет считаться размером материнского блока. Эти параметры можно откорректировать, указав первый блок и размер материнского блока. Если значения размеров материнского блока отсутствуют, процесс будет использовать значения размеров самого крупного блока.
Процессом преобразования могут обрабатываться регулярные и нерегулярные блочные модели.
Файл

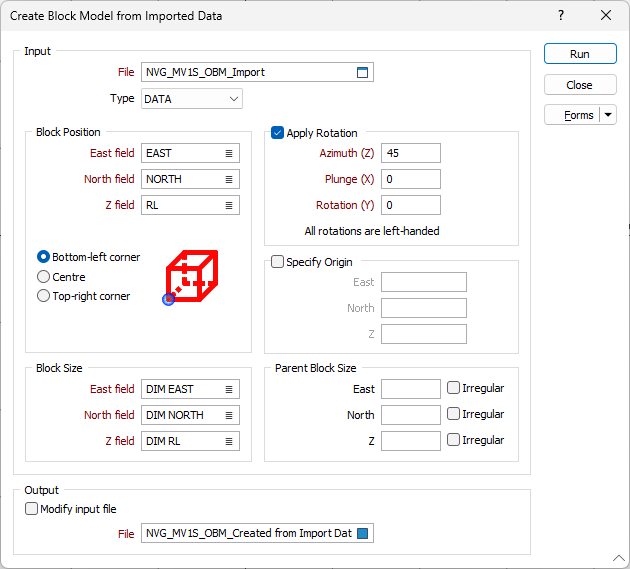

Укажите Тип файла, затем нажмите на кнопку Выбрать для выбора Файла данных, который вы хотите преобразовать как файл блочной модели.
Местоположение блока
Укажите поля восточных, северных и Z координат во входном файле и укажите расположение точек внутри блока ( в нижнем левом углу, центре, верхнем правом углу).
Размер блока
Задайте размеры блоков в северном, восточном и Z направлениях, которые будут записаны в файл вывода.
Размер материнского блока
Размер самого крупного блока будет считаться размером материнского блока. Этот параметр может быть изменен, если указать размеры материнского блока в северном, восточном и Z направлениях. Если значения размеров материнского блока отсутствуют, процесс будет использовать значения размеров самого крупного блока.
Выберите опцию Нерегулярный, если в этом направлении нет материнских блоков. Если опция выбрана, процесс преобразования не будет изменять расположение блоков в этом направлении.
Применить повороты
Выберите опцию Применить повороты, чтобы условно определить ориентацию преобразованной блочной модели путем ввода значений Азимута (Z), Погружения (X) и Поворота (Y). Все повороты осуществляются в левую сторону. Если вы придвинете к оси кисть своей руки, большой палец будет находиться в положительном направлении оси, остальные пальцы будут согнуты в положительном направлении вращения.
Указать исходные данные
Опция Указать исходные данные необходима, чтобы точно указать исходные данные преобразуемой блочной модели. Если первый блок не указан, то самый крупный блок будет считаться первым.
Файл вывода
Если вы хотите записать преобразованные блоки в файл ввода, используйте опцию Изменить файл ввода. Введите (или выберите двойным щелчком) имя файла вывода блочной модели.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
В завершение, нажмите на кнопку Запустить для выполнения преобразования с применением параметров, которые вы определили.
