Создание блочной модели

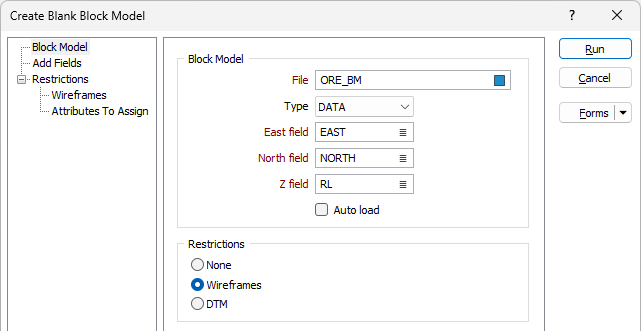

Во вкладке Блочная модель, в группе Блочная модель,, нажмите на Создать блочную модель, чтобы создать файл пустой блочной модели, который можно использовать как вводные данные для других функций моделирования. Помимо определений блоков и констант, пользователь также может задать ограничения блоков и субблокировать блоки, которые полностью или частично находятся внутри одного или нескольких каркасов, над или под ЦМП.

Блочная модель

Файл

Введите (или дважды щелкните, чтобы выбрать) имя файла блочной модели. В файл можно добавить любое количество новых полей. Для этого используйте дерево навигации слева от формы «Создать пустую блочную модель», чтобы открыть страницу Добавить поля.

Примечание: Эти поля часто заполняются значениями на более позднем этапе процесса моделирования с использованием одной из функций Назначения.

Поля Восточных, Северных и Z-координат

Укажите имена полей, в которых координаты восточного, северного и (необязательно) Z будут храниться в целевом файле блочной модели.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс.

Ограничения

При необходимости выберите параметр ограничения, чтобы определить, как будут применяться ограничения блоков:

  • Выберите опцию Ограничить каркасной моделью (Ограничить каркасной моделью) для того, чтобы создать пустую модель внутри одной замкнутой каркасной модели или набора каркасных моделей.
  • Выберите опцию Ограничить пустую модель с помощью ЦМП (Ограничение при помощи ЦМП) для разделения блоков на основании их нахождения над или под существующей ЦМП. За пределами ЦМП блоки не создаются.

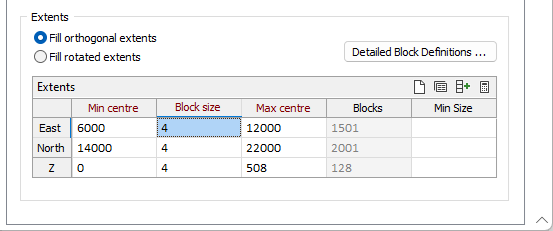

Границы

Подробные определения блоков

Нажмите Подробные определения блоков, чтобы определить размер блоков и пределы, в пределах которых будут рассчитываться оценки. Вы также можете повернуть блочную модель, задав угол поворота или используя поворот эллипсоида поиска. Смотрите: Границы блочной модели

Если блочная модель повернута, выберите, следует ли:

  • Заполните ортогональные экстенты.

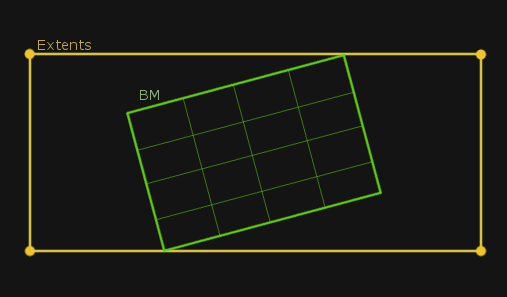

  • Заполните повернутые экстенты. Таки образом будет создана блочная модель с поворотом, которая будет иметь обувной коробки, а блоки будут иметь определенные размеры. Например:

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

После настройки необходимых параметров и указания входных данных нажмите кнопку Выполнить, чтобы создать пустую блочную модель.
