Индекс

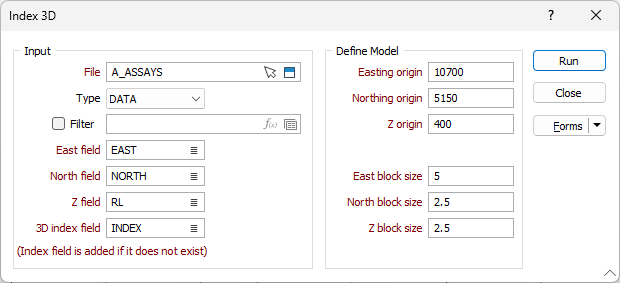

Во вкладке Блочная модель, в группе Блочная модель,: Нажмите Индекс | 3D-блочный индекс, чтобы добавить уникальный индексный номер к каждой записи в файле блочной модели. Эта операция обычно используется для повторного индексирования блочных моделей, созданных в процессах оценки 2D и 3D блоков, создания сеток и кригинга.

Процесс Индексировать 3D-блоки может быть использован для индексации любых данных по трехмерной сети. Например, чтобы узнать, какие точки проб попадают в определенные блоки в блочной модели, примените этот процесс, чтобы создать индексы точек на основании исходных данных и размера блока, использованных при создании модели.

Модель может иметь до 9999 блоков в каждом направлении. Нумерация начинается с цифры 000100010001 - это центр блока, определяемый началом координат. Первые четыре цифры слева - это номер индекса вдоль оси X (Восток), следующие четыре цифры - это номер индекса вдоль оси Y (Север), а последние четыре цифры - номер индекса по оси Z (Высота).

Блочная модель и этот процесс индексирования должны иметь одинаковые изначальные координаты и размер блоков, чтобы индексы данных точек опробования соответствовали индексам блоков модели. Используя координаты каждой точки данных, процесс определит, в пределы какого блока попадет каждая точка. Индекс соответствующего блока будет записан в указанное поле индекса (если поле не существует в файле, оно будет создано процессом). Если в пределы блока попадет больше одной точки данных, им будут присвоены одинаковые значения индекса.

Процесс индексации трехмерных блоков может быть использован, например, для переиндексации соединенных вместе двухмерных моделей. Если присоединены двухмерные модели, представляющие собой модели различных слоев по вертикали, то индексирование (полученное при создании моделей) будет только двухмерным. При создании трехмерных индексов процесс запишет уникальные значения индексов каждому материнскому блоку модели.

Файл

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода.

Поля Восточных, Северных и Z координат

Двойным щелчком левой кнопки (или с помощью кнопки поиска) выберите имена полей координат в файле ввода.

Поле 3D-индекса

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, содержащего номера индексов блоков. Если это поле не существует в файле ввода, процесс создаст его автоматически.

Начальные координаты по X, Y и Z

Введите начальные координаты X, Y и Z прототипа модели (координаты центральной точки левого нижнего блока).

Размеры блоков по X, Y и Z

Введите размер блока в восточном, северном и Z направлениях в единицах сетки.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить, чтобы начать процесс индексации.
