Индексировать 2D-блоки

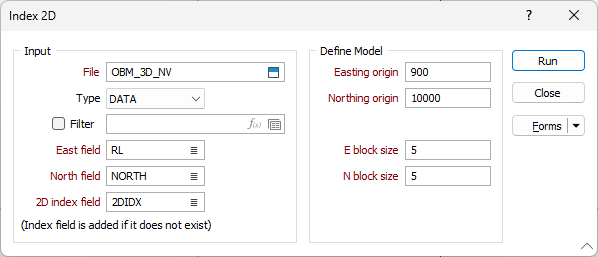

Во вкладке Блочная модель, в группе Блочная модель,: Выберите Индекс | 2D-блочный индекс, чтобы добавить уникальный индексный номер к каждой записи в файле блочной модели или в файле модели сетчатых пластов.

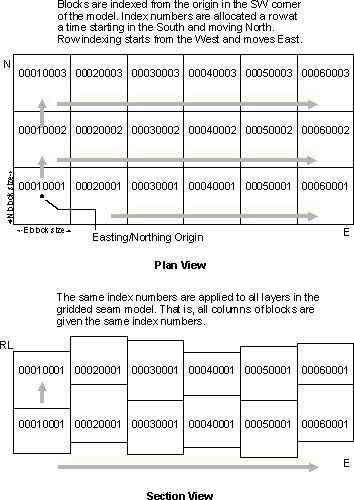

Вы должны указать Восточные, Северные координаты начала (показанные на рисунке) и размеры блоков по X и Y. Они должны быть одинаковыми с теми, которые указывались при интерполяции (если номера индексов в файле данных отвечают созданным в процессе оценки блокам).

Файл

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Поля Северных и Восточных координат

Двойным щелчком левой кнопки (или с помощью кнопки поиска) выберите имена полей координат в файле ввода.

Поле 2D-индекса

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, содержащего номера индексов блоков.

Если в файле ввода нет Поля индекса, процесс создаст его автоматически.

Начало по X и Y

Укажите Восточные и Северные координаты центра блока, расположенного в нижнем левом углу области индексации.

Размеры блоков по X и Y

Введите размер блока по направлениям X и Y в единицах сети.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В заключение, нажмите на кнопку Запустить и запустите процесс.
