Ограничение при помощи ЦМП

Выберите параметр Ограничить с помощью ЦМП, чтобы разложить блоки в зависимости от того, находятся ли блоки выше или ниже существующей ЦМП. За пределами ЦМП блоки не создаются.

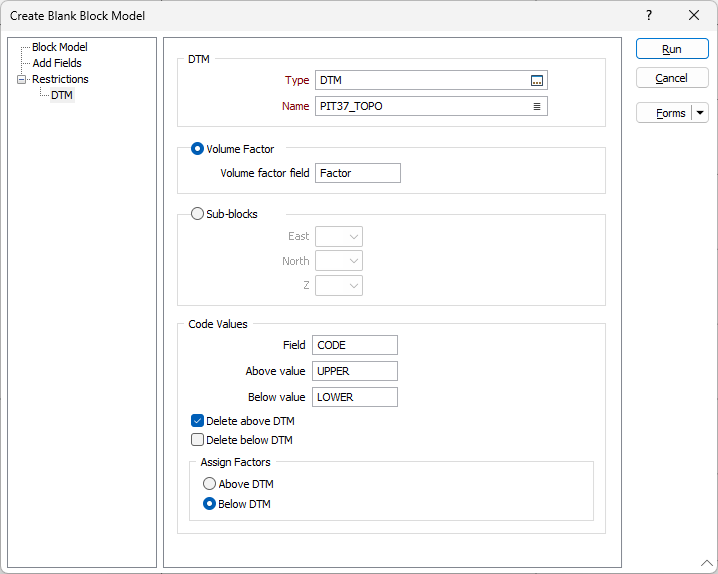

Страница ЦМП доступна в навигационном дереве слева в форме создания пустой блочной модели

Центральная точка каждого блока в файле блочной модели проецируется на ЦМП. Значение Z центральной точки сравнивается со значением Z ЦМП. Значение, записываемое в поле кода для этой точки, зависит от того, где она находится - над или под ЦМП.

ЦМП

Выберите тип каркаса, обычно ЦМП, затем нажмите на значок списка, чтобы выбрать Имя ЦМП, которое будет использоваться для ограничения блочной модели.

Коэффициент объема

По умолчанию функция Создать пустую блочную модель выполняет расчет коэффициента объема.

Поле коэффициента объема

Введите имя поля Коэффициент объема. В это поле записывается часть каждого блока, которая попадает выше или ниже ЦМП.

Подблоки

Восток, Север, Z

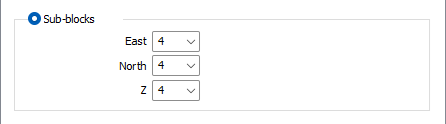

If you select Sub-blocks as the sub-blocking method; directly enter or select from the drop down lists, the number of blocks in each direction, into which the block will be subdivided.

By default, each of the sub-block dimension fields have no sub-block defined. If you enter a value of 1, 0 or leave a field blank, that dimension will be set to have no sub-blocks.

Хотя любое число до 64 может быть введено напрямую, фактор двух (2) чисел в выпадающих списках обеспечит лучшую производительность. Чем больше субблоков, тем точнее будет задание; но имейте в виду, что количество субблоков увеличит размер файла, что приведет к экспоненциальному увеличению времени выполнения. Чем меньше количество субблоков, тем меньше файл и выше производительность.

Максимальное количество субблоков - 64, которые можно выбрать из выпадающих списков. мОднако, как предупреждает приложение, рекомендуется использовать не более 16 субблоков. Предупреждение не будет отображаться для любых чисел с коэффициентом два до 64.

Примечание: размер блока должен быть типа REAL (двойная точность), так как точность отображения может быть важна для визуального различия.

Значения кода

Поле кода

Укажите имя поля Кода, а также значения Выше и значения Ниже, которые будут записаны в поле Код, чтобы указать, находится ли каждый блок ниже или выше ЦМП.

Удалить выше/ниже ЦМП

Укажите, будут ли блоки над и/или под ЦМП удалены из файла вывода.

Назначьте факторы

If you selected the Volume factor, specify whether volume factors will be written to those blocks above the DTM, or below the DTM.
