В файл объемов

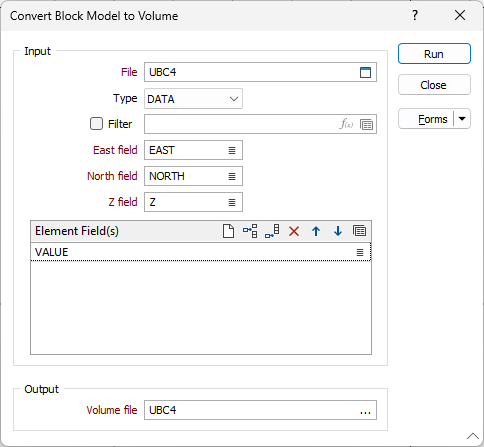

Во вкладке Блочная модель, в группе Блочная модель,, выберите Преобразовать | В файл объемов, чтобы рассчитать объемы из блочной модели и записать результаты в Файл объемов (*.mmvol ).

(Альтернативный вариант, во вкладке Файл, группе Преобразовать: Выбрать Объем| Из блочной модели.)

Ввод

Файл

Укажите Тип файла, дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать файл блочной модели, который вы хотите преобразовать как объёмы. Обратите внимание на то, что вводная блочная модель должна быть регулярной блочной моделью.

Фильтр

Если вы хотите ограничить информацию, используемую при преобразовании, установите флажок Фильтр и задайте фильтр из поля.

Восточные, Северные и Z поля

Укажите Восточные, Северные и Z поля координат для каждого файла.

Поля элемента

Выберите поля блочной модели, которые вы намерены использовать как вводные поля для процесса преобразования. При отображении объёмов на выходе, вы можете использовать поля как Поля цвета.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Вывод

Файл объемов

Дважды щелкните левой кнопкой мыши (или воспользуйтесь кнопкой поиска), чтобы выбрать имя Файла объемов (*.mmvol ) на выходе. Чтобы просмотреть вывод из этой функции:

• Во вкладке Главная или во вкладка Визекс в группе Слой, выберите Слои просмотраОбъем > .

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить, чтобы выполнить преобразование с применением параметров, которые вы определили.
