3D сейсмические данные (SEG-Y)

Во вкладке Файл, в группе Импорт, используйте 3D сейсмические данные (SEG-Y), чтобы импортировать файл 3D сейсмических данных (SEG-Y) и создать файл объемов на выводе, который будет отображаться в Визексе. Формат SEG-Y представляет собой один из нескольких стандартов, разработанных Международным геофизическим сообществом для хранения геофизических и сейсмических данных.

(В качестве альтернативы во вкладке Файл, группе Преобразовать: Выбрать Объем | Из 3D SEG-Y.)

Сейсмическая съемка является неотъемлемой частью разведки пластовых месторождений (например угольных). Сейсмические данные можно комбинировать со скважинами - у вас появится другой слой информации и вы получите модели более высокого качества.

Визекс поддерживает формат 2D и 3D SEG-Y, который используется геофизиками.

• Слой 2D сейсмических данных (SEG-Y) поддерживает стандартные опции обработки, такие как ручная настройка, автоматическая регулировка усиления амплитуд, настройки вертикальной глубины/времени. Различные опции просмотра, такие как ширина траектории, цвет и заливка, позволяют легко создавать визуально информативное отображение данных.

• В слое 3D сейсмических данных (SEG-Y) поддерживаются опции для опробования вкрест и продольно. Вы можете применить к модели Цвет, режимы просмотра 3D Заполненный и 2D Срез, а также отрегулировать прозрачность слоя. У вас имеется возможность создать изоповерхности вокруг разрывов, обнаруженных во время интерпретации сейсмических данных.

Данные ввода

Файл SEG-Y

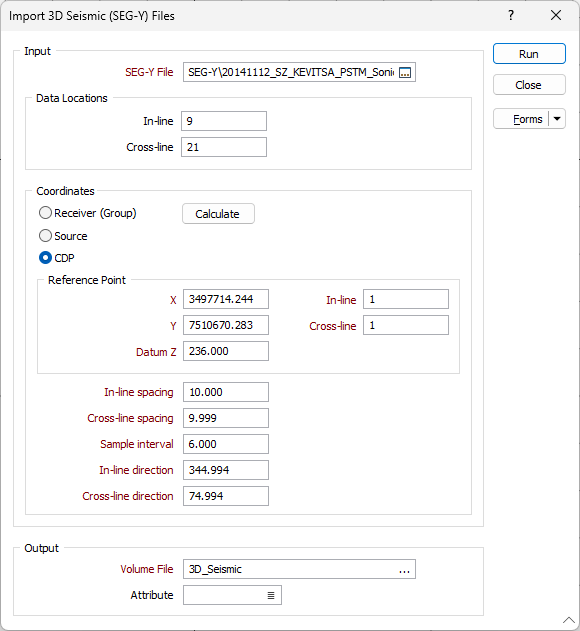

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) в поле Файл, чтобы выбрать файл ввода (*.sgy, *.segy). Вы можете щелкнуть правой кнопкой мыши по полю Файл, чтобы вывести на экран основную информацию о файле (проверку SEG-Y, учет проб, интервал пробы от Бинарного заголовка, текст в основном Текстовом заголовке).

Местоположения данных

Укажите местоположение заголовков Продольно и Вкрест, определяющих границы объемов, которые вы намерены импортировать. По умолчанию заголовки Продольно и Вкрест размещаются на байтах 189 и 193 соответственно в стандартном файле Revision 1 SEG-Y.

Если файл, который вы импортируете, не соответствует этому стандарту, вам необходимо просмотреть Заголовок EBCDIC в файле и изменить эти значения по умолчанию.

Координаты

Выберите опцию, которая будет использоваться для получения X/Y координат каждой траектории и нажмите на кнопку Вычислить, чтобы вычислить связующие точки. Вам предлагаются три следующие опции:

• Группа: (байты x=81-84, y=85-88)
• Файл ввода: (байты x=73-76, y=77-80)
• ОГТ: (байты x=181-184, y=185-188) Проверка 1.0

Значения из этих байтов будут изменены согласно шкале координат на байтах 71-72.

Точка отсчета

Укажите координаты X, Y и первую координату Z (связующие точки), которые определяют в файле отношения между значениями шага Вкрест и Продольно, а также реальные координаты.

Вы можете найти значения координат в файле в Заголовке EBCDIC (нажмите на клавишу F4 в поле Файл ввода, чтобы просмотреть сводку по файлу).

Если они доступны, измеренные координаты будут более точны, по сравнению со связующими точками, автоматически рассчитанными с помощью кнопки Вычислить, алгоритм которой опирается на корректную привязку заголовков трассы X/Y в файле.

Шаг и интервал Продольно и Вкрест

Укажите значения шага и интервала, чтобы определить опробование. Каждый интервал должен быть кратным соответствующему шагу.

Чтобы загрузить данные более грубой выборки, увеличьте размер интервала.

Интервал опробования

Это значение происходит из бинарного заголовка.

Направления Продольно и Вкрест

Введите значения направления (азимута), чтобы определить направление опробования. Угол между направлениями Продольно и Вкрест должен быть перпендикулярным.

Вывод

Файл объемов

Введите имя Файла объемов (*.GRD), который будет создан в результате процесса импорта. Для перезаписи существующего файла, выберите (F3) файл.

Вы можете просмотреть данные вывода этой функции с помощью опции 3D Объем во вкладка Визекс в группе Слой.
