Интерактивное присвоение полигонов

Во Вкладка Проектирование, группа инструментов Инструменты полигонов:, выберите Присвоить | Присвоить по полигонам, чтобы интерактивно присвоить значения точкам, которые попадают в один или несколько выбранных полигонов в Визексе.

(Вы можете выбрать опцию Присвоить по полигонам … (форма). Смотрите: Присвоить по полигонам )

Файлу точек будут присвоены значения из полей в Файле стрингов, связанных со слоем Полигона. Если какие-либо из этих полей уже имеются в Файле точек, они будут перезаписаны. Если поля не существуют, они будут созданы.

Чтобы присвоить значения точкам, попадающим в полигоны указанного Файл стрингов, выберите Общие | Присвоить по полигонам.

Значения из первой записи каждого полигона в Файле стрингов присваиваются тем точкам, которые попадают в полигон.

Чтобы присвоить значения точкам в пределах одного или нескольких полигонов:

  1. Выберите Назначение полигонов в Вкладка Проектирование, группа инструментов Инструменты полигонов:

    2. Перед тем как приступить к работе с этим инструментом, вам необходимо открыть в Визексе слой Стринги и слой Точки. Если этот параметр еще не выбран, на экране появится окно Ассистент выбора с просьбой выбрать полигоны, которые будут использоваться в процессе назначения.

    Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

    Выбор полигонов необходимо производить в одном слое.

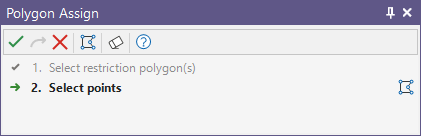

  1. Если они еще не выбраны, выберите целевые точки:

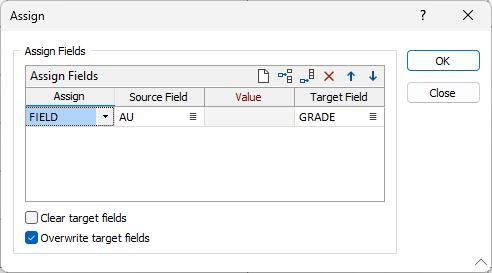

  2. В рабочей области будет отображаться диалоговое Присвоить:

Присвоить

В каждой строке сетки выберите Целевое поле, к которому будет происходить присвоение, вы также можете выбрать ПОЛЕ в качестве типа присвоения и указать значения Исходных полей, которые будут присвоены, либо выбрать ЗНАЧЕНИЕ в качестве типа присвоения и ввести заданное пользователем Значение.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Очистить целевые поля

Выберите данную опцию, чтобы удалить все значения из Целевых полей до запуска функции.

Перезаписать целевые поля

Выберите данную опцию, чтобы обновить содержание Целевых полей при запуске функции.

Программа создает целевые поля, если они не существуют.

Завершите настройку на вкладке Присвоить .
