Интерактивная оценка содержаний по полигонам
Содержание рассчитывается как простое среднее точек, либо как средневзвешенное точек внутри выбранных полигонов (если указано поле веса). Если выбрано несколько полигонов, для взвешивания содержания площадь полигонов не используется.

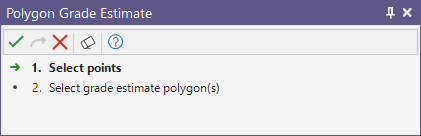

Если точки не выбраны, на экране появится сообщение с просьбой выбрать точки.
Вам также необходимо указать полигоны, по которым вы будете рассчитывать содержания:

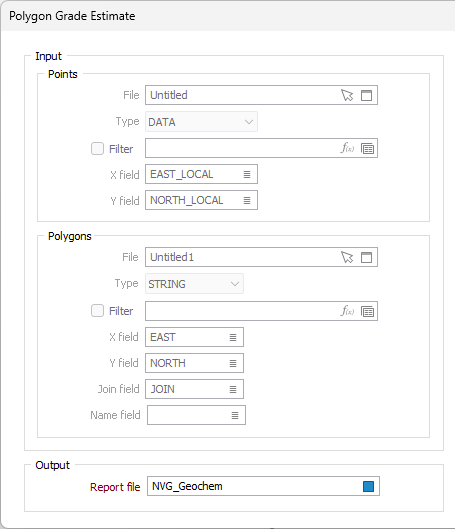

Открытое окно Расчет содержаний по полигонам:
Вставить точки
Данные в полях «Входные точки» отображаются в режиме только для чтения на основе точек, выбранных вами в Визексе.
Файл точек содержит необработанные значения содержаний. В связи с тем, что мы работаем с оценкой полигонов, значение Z не требуется.
Файл
Отображает тип файла и файл, содержащий точки с необработанными значениями содержаний.
Поля X и Y
Отображает имена полей координат X и Y в файле точек.
Вводные полигоны
Данные в полях «Входные полигоны» отображаются в режиме только для чтения из полигонов, выбранных вами в Визексе.
Файл полиногов определяет форму отчетности. В качестве определителя для каждого полигона в отчете используется Имя поля. Если оно не задано, функция применяет значения 001, 002, 003 и т.д.
Файл
Отображает тип файла и файл, содержащий полигоны, для которых вы хотите рассчитать содержания.
Поля Северных и Восточных координат
Отображает названия полей координат На Восток и На Север в файле Полигон.
Поле соединения
Отображает имя поля, содержащего значения, которые определяют, будут ли точки данных соединены линией. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.
Поле имени
(Необязательно) При заполнении этого поля отображается имя поля в файле точек, содержащего значения идентификаторов, которые можно использовать для идентификации каждого полигона в отчете. Если оно не задано, функция применяет значения 001, 002, 003 и т.д.
Вывод
Введите (или выберите двойным нажатием левой кнопки мыши) имя Файла отчета. При запуске функции, значения Длины периметра, Площади, Содержания, Объема и Тоннажа записываются в данный файл.
Десятичная точность значений, записанных в Файл отчета - это десятичная точность Содержания во вводном Файле точек, плюс еще одно дополнительное значение после запятой.

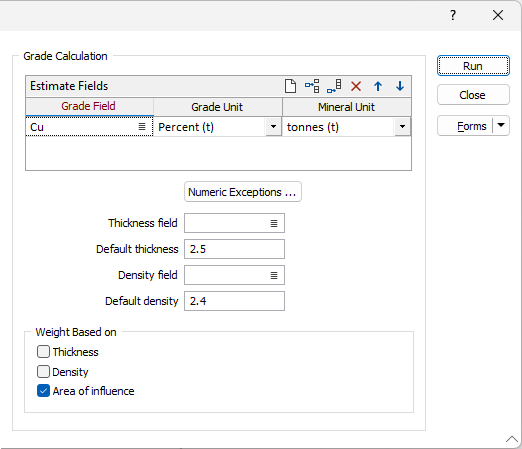

Расчет содержаний
Поля оценки
Вы можете рассчитать множество полей содержаний. Эти поля расположены в Файле точек. Используйте кнопки на локальной панели инструментов для Manage the rows in the list.
Числовые исключения
(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).
Поля Плотность и Мощность
(На свое усмотрение) Дважды щелкните левой кнопкой мыши, чтобы выбрать имена полей в Файле точек, которые содержат значения Мощности и Плотности. Эти значения необходимы для отчета по объему, они также могут быть выбраны в качестве коэффициентов взвешивания.
Мощность и Плотность - значения по умолчанию
Данные значения не являются обязательными. В случае если эти поля остаются пустыми, им присваивается значение по умолчанию, равное 1.
Вес с основанием на
Вы можете выбрать любую комбинацию опций фактора взвешивания (Мощность, Плотность, Область влияния).
Если ни одна из опций фактора взвешивания не выбрана, будет использоваться простое средневзвешенное всех точек в каждом полигоне.
Например, если значения содержаний берутся из данных опробования на разной длине, выберите взвешивание по Мощности и поле Длина пробы в качестве поля Мощности.
Если выбраны и Плотность и Мощность, либо все три опции, эти значения умножаются для получения фактора взвешивания.
Площадь влияния взвешивания:

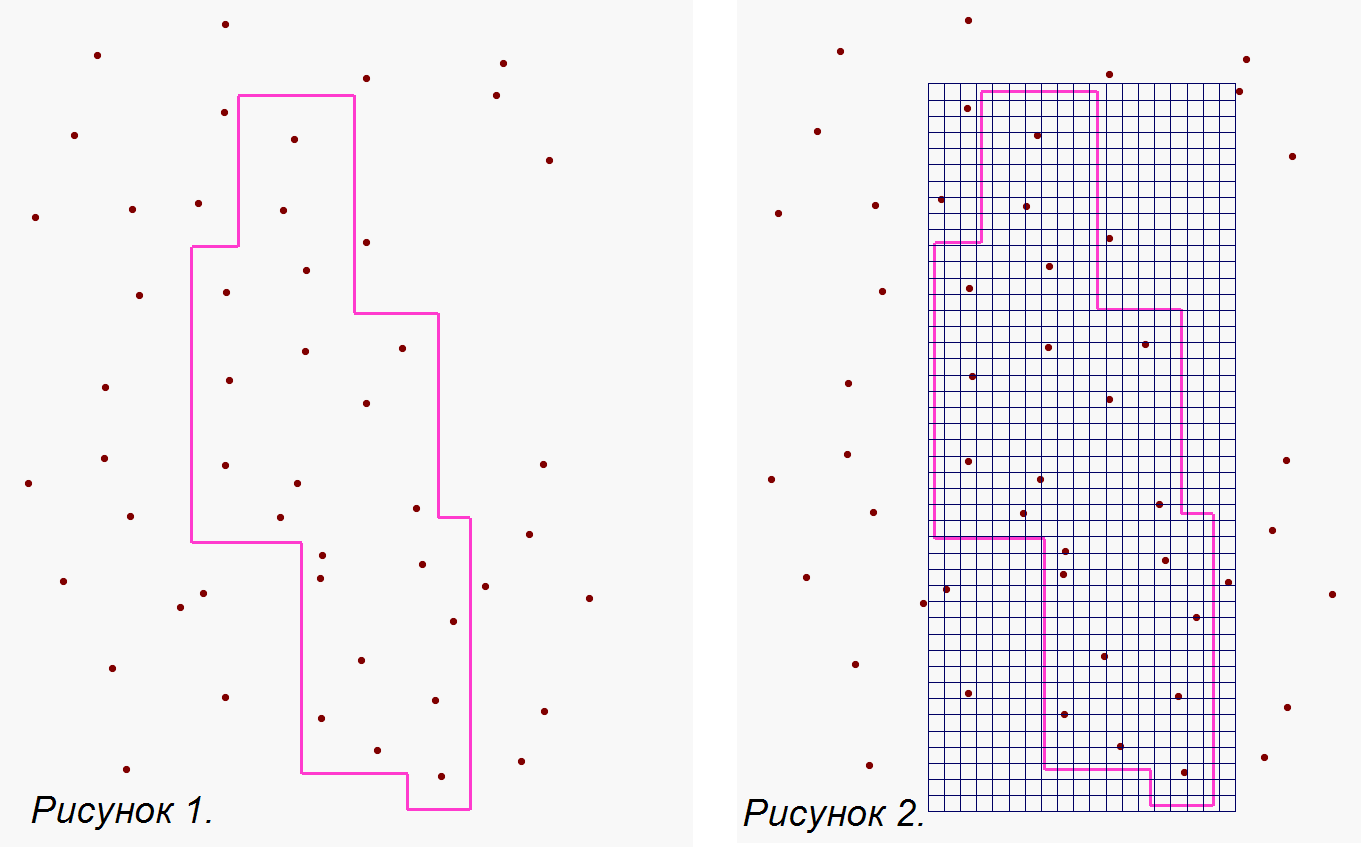

- Начните с точек, которые имеют значения и с полигональной площади (Рисунок 1).
- Создайте сеть ячеек, покрывающих полигональную площадь (Рисунок 2). Обратите внимание на то, что используемая этой функцией сеть значительно плотнее показанной. На рисунке каждая ячейка представляет 400 (20х20) фактических ячеек. Размер ячейки рассчитывается делением квадратного корня полигональной площади на 500.

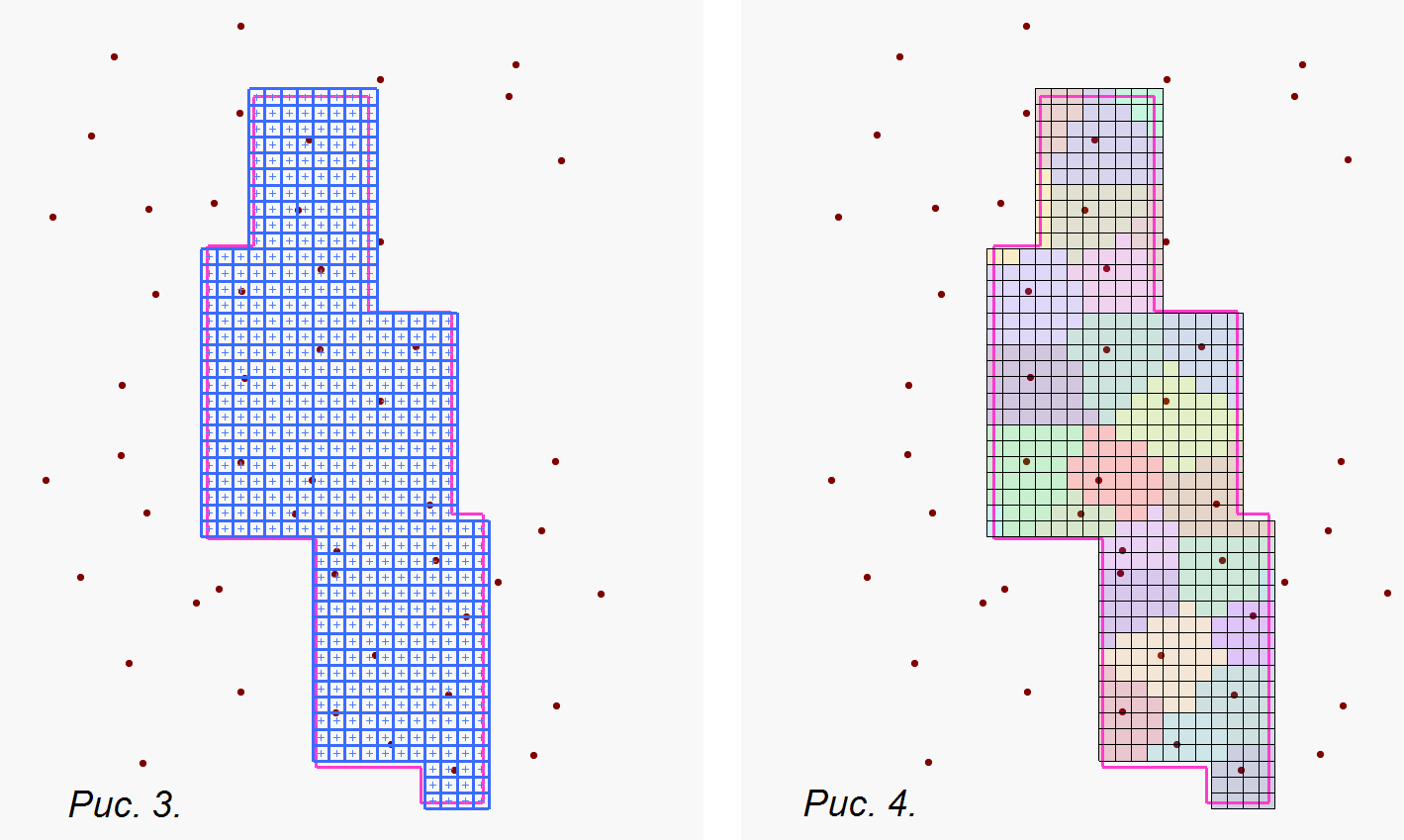

- Ячейки с центрами за пределами полигональной площади удаляются (Рисунок 3).
- Каждой ячейке дается значение ближайшей точки содержаний (Рисунок 4). Обратите внимание на то, что ближайшая точка содержания может находиться за пределами полигона.
- Чтобы определить Площадь влияния содержания, рассчитывается среднее всех значений центра ячеек.
(Во the Design tab, in the Utilities group, выберите Оценка содержаний по полигонам, чтобы найти в файле все точки, лежащие в пределах одного или нескольких полигонов (в выбранном Файле полигонов), после чего рассчитайте среднее значение одного или нескольких полей в файле. Смотрите: Оценка содержаний по полигонам )
