Block Model

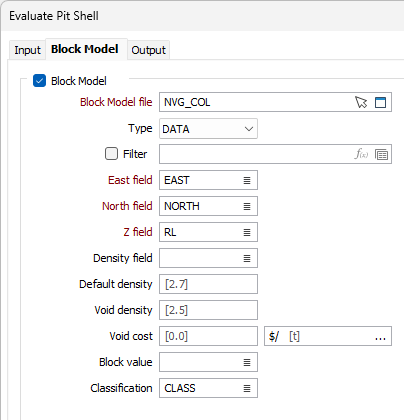

The Block Model tab of the Evaluate Pit Shell form is used to optionally select and define a Block Model for the evaluation. Any Block Model defined will be used as a source of reserve data to quantify the shells. The block model parameters will be used to facilitate the grade and tonnage calculation.

Block Model

Select the Block Model option to enable the fields for configuring the Block Model.

Block model file

Use the folder icon to select the Block model file for the pit shell evaluation. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Optionally, you can select a Filter or click the icon to open the Редактор выражений and use an expression instead.

East, North, Z Fields

Specify the names of the Northing, Easting and Z fields for the Block Model in the fields provided.

Density field

(METRIC projects; optional; recommended where available.) Select the field in the input block model from which the Density for each block should be sourced.

If the selected field does not contain a value for a particular block, the value specified for Default density is used.

Default density

(Density field only.) Specify the default value for the density of the material in each block.

This value must be expressed in the units in which the values in Density field are expressed.

Void density

For the block model, you can optionally enter a density for the void. If a Void Density has not been specified, then the default density will be used for void regions. Пустоты представляют собой дополнительный объем между блочной моделью и каркасом. Говоря в целом, каркас включает в себя блочную модель, но между ними всегда присутствует расстояние (это расстояние называется пустотами).

Block value

Select the field in the block model which contains the Block value information.

Rock type

Use the list icon to select the field in the Block model containing information for the Rock type.

Classification

Select the field in the block model containing Classification values (Ore or Waste for example).

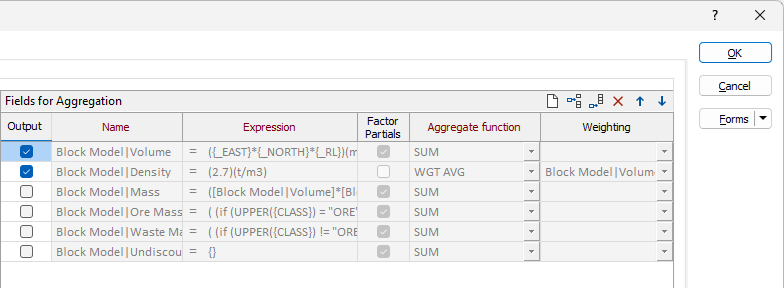

Fields for Aggregation

Output

Select the check box to add the specified attribute to the output. If this check box is not selected, the attribute is not saved to the output, however its value may be included in the Expression or Weighting settings for a subsequent attribute.

Name

Имя атрибута каркаса, в который будут агрегированы значения выражения блока.

Expression

Выражение, для которого необходимо агрегировать значения блоков. Выражение может быть определено одним полем блочной модели или ранее определенным атрибутом каркаса. Контекст выражения может включать поля блочной модели и атрибуты каркаса, определенные в предыдущей строке.

Factor Partials

Используйте этот флажок, чтобы определить, следует ли масштабировать значения выражений для блоков, не полностью содержащихся в каркасе.

Например, если флажок установлен и только 15% объема блока содержится в каркасе, значения выражения для этого блока будут масштабированы на 0,15.

По умолчанию флажок не установлен, что означает, что значения выражения блока не будут масштабироваться.

Aggregate Function

Выберите функцию, которая будет использоваться для агрегирования значений выражений из составных блоков в атрибуты каркасов. WGT AVG используется по умолчанию для полей Real или Float. Для Символьных полей настройкой по умолчанию будет ПО ПРЕОБЛАДАЮЩЕМУ. Для выбора доступны статистические функции, такие как медиана, выборочная дисперсия, дисперсия генеральной совокупности, выборочное стандартное отклонение и коэффициент вариации.

Weighting

Эта опция включается или отключается в зависимости от того, какая указана агрегатная функция (выше).

Выберите поле блочной модели или ранее определенный атрибут каркаса, значения которого будут использоваться для взвешивания результата выражения. Если установлен флажок «Частичные коэффициенты», то для взвешивания будут использоваться масштабированные значения.

Elements

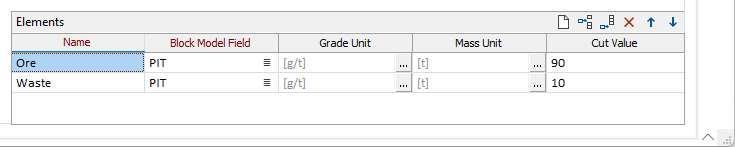

In the Elements grid of the Block Model tab, set up the profiles of the elements of interest for which attributes are to be calculated.

Name

Select the Name of the element produced. This name is used to build names for fields in report data sources and attributes for saved wireframes.

Block Model Field

Select the field in the block model file from which the element grade for each block should be sourced.

Grade Units

The following units of grade are supported:

Описание	Обозначение	Метка
Караты на тонну	карат/т	ct/t
Граммы на тонну	г/т	g/t
Килограммы на тонну	кг/т	kg/t
Пеннивейты на тонну	двт/т	dwt/t
Унции на тонну	унц./т	oz/t
Тройские унции на тонну	тр.унц./т	ozt/t
Фунты на тонну	фунт/т	lb/t
Тройские фунты на тонну	тр.фунт/т	lbt/t
Британские тепловые единицы на фунт	БТЕ/фунт	Btu/lb
Килоджоули на килограмм	кДж/кг	kJ/kg
Мегаджоули на килограмм	МДж/кг	MJ/kg

Mass Units

The following units of mass are supported:

Описание	Обозначение	Метка
Миллиграммы	мг	mg
Граммы	г	g
Караты	кар	ct
Килограммы	кг	kg
Тонны	т	t
Килотонны	кт	кт
Мегатонны	Мт	Mt
Частицы	гран	gr
Фунты	фунт	lb
Унция	унц.	oz
Пеннивейты	двт	dwt
Короткие тонны	кор.т	sh tn
Длинные тонны	дл.т	l tn
тройские унции	тр.унц.	ozt
тройские фунты	тр. фунт	lbt

Cut Value

Enter a Cut value. If the value in the Block Model field is higher than the Cut value, the process uses the Cut value instead.

Output

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). In Vizex, the Forms button is only available for new forms opened via the Home tab or вкладка Визекс в группе Слой (or by double-clicking on a form type node in the Vizex Layer Types pane).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите кнопку Сброс, чтобы очистить форму от всех значений и вернуть форму в состояние по умолчанию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.
