Добавить дорогу
Во

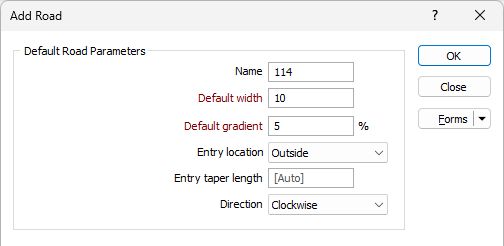

Форма Добавить дорогу используется для настройки параметров добавляемой дороги.
Параметры дороги по умолчанию
Имя
Введите идентификационное название дороги.
Ширина по умолчанию
Укажите ширину дороги по умолчанию.
Чтобы в конечном итоге получить доступную дорогу, при установке ширины вам, возможно, придется принять во внимание ширину бермы (если доступ к берме предусмотрен в параметрах вашего проекта).
Угол уклона по умолчанию
Укажите значение уклона. Это значение измеряется в единице уклона, настроенной в Настройка.
Точка входа
Используйте выпадающий список Расположение въезда, чтобы указать, находится ли въезд на дорогу внутри или за пределами контура (ограниченного) карьера.
Это значение можно изменить на панели «Свойства дороги»:
Вход. длина сужения
Значение Вход. длина сужения определяет расстояние, на которое будет сужаться ширина заезда. Соответствующая длина сужения обеспечивает плавный въезд на участок. По умолчанию установлено значение [Авто], так как подходящее расстояние сужения автоматически рассчитывается в зависимости от ширины дороги.
Если вы хотите сделать сужение на определенную длину, введите значение.
Если введена вход. длина сужения, равная 0, то вместо проекции противоположной точки входа на дорогу точка входа будет размещена на существующем сегменте линии подошвы/бровки. Строительство дороги не удастся, если участок, на котором она проложена, недостаточно длинный для въезда на дорогу.
При ручном управлении въездом на дорогу рекомендуется привязывать точку стринга основания к дороге (в противном случае вставляется только простая точка).
Примечание: Отрицательные значения вход. длины сужения не поддерживаются.
Направление
Выберите, следует ли съездить с дороги по часовой стрелке или против часовой стрелки.

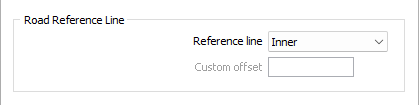

Ориентировочная линия дороги
Выберите параметр, чтобы определить, будет ли длина дороги в зависимости от уклона рассчитываться с использованием внутреннего, центрального или внешнего радиуса дороги. Выбранный вами метод расчета длины (и точность результата) будет зависеть от характеристик дороги (крутизны поворотов и т. д.).
Выберите опцию Пользовательский, чтобы указать значение смещения как коэффициент ширины дороги. Значение смещения может быть только в пределах от 0 до 1 (включая 0 и 1). Этот параметр задается при добавлении дороги, и после того, как дорога была добавлена в проект, его можно изменить только через Список дорог или интерактивно через панель свойств.
Метод расчета по умолчанию - Внутренний. Если метод расчета не указан, для расчета длины дороги будет использоваться внутренний радиус дороги.
Сделанный вами здесь выбор определит, как будут измеряться градиент и радиус поворота (если таковой имеется).
Доступ к берме

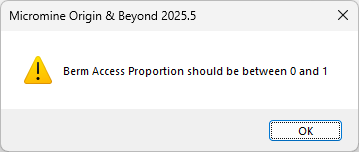

By default, Zero berm access is set at both the crest berm and toe berm when you add a road to the pit. Вы можете установить эти значения по умолчанию в соответствии с вашими требованиями. Свойства доступа к берме должны находиться в диапазоне от 0 до 1, в противном случае будет выведено предупреждение, не позволяющее установить значение.
Note: You can set the value to Zero for no access and edit the value at a later time.
Ширина заезда на основание
Если к основанию бермы подходит дорога, вы можете выбрать ширину заезда, равную ПОЛНОЙ ширине бермы, или ПОЛОВИНЕ ширины бермы. Например, вы можете захотеть ограничить доступ на берму для людей, а не для транспортных средств. Вы можете выбрать значение по умолчанию НОЛЬ, чтобы полностью отключить заезд на основание бермы. Или вы можете выбрать вариант ПОЛЬЗОВАТЕЛЬСКИЙ и задать долю ширины заезда на основание бермы как отношение к ширине бермы. Ширина доступа к основанию бермы применяется к нижней части текущего участка дороги.
Ширина заезда на бровку
Если к бровке бермы ведет дорога, вы можете выбрать ширину заезда, равную ПОЛНОЙ ширине бермы или ПОЛОВИНЕ ширины бермы. Вы можете выбрать значение по умолчанию НОЛЬ, чтобы полностью отключить заезд на берму с бровки. Или вы можете выбрать вариант ПОЛЬЗОВАТЕЛЬСКИЙ и указать долю ширины выезда на берму с бровки как отношение к ширине бермы. Ширина доступа к бровке бермы применяется к верхней части текущего участка дороги.
Длина сужения
Для обоих параметров - Длина сужения заезда на основание и Длина сужения заезда на бровку - применяется алгоритм, который автоматически рассчитывает длину сужения. Однако, если вы хотите, чтобы бермы сужались на определенную длину, введите значение в одно или оба поля. Длина сужения заезда - это расстояние от пересечения дорог до места, где начинается сужение заезда. Отдельное управление длинами сужения может помочь уменьшить разбавление и улучшить позиционирование дороги.
Вы получите предупреждение, если указанное расстояние сужения не соответствует заранее заданным параметрам конструкции. Указание неправильного расстояния сужения может привести к неправильным проекциям съезда.
Добавить горизонтальный участок в начале сегмента дороги
Во многих случаях возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием.
Длина горизонтального участка
Если требуются горизонтальные участки, выберите опцию Добавить горизонтальный участок... и укажите длину каждого горизонтального участка.
Примечание: если дорога, которую вы добавляете в проект, пересекается с другой дорогой, в консоли вывода будет отображено предупреждение, но новая дорога не будет остановлена.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
