Список уступов

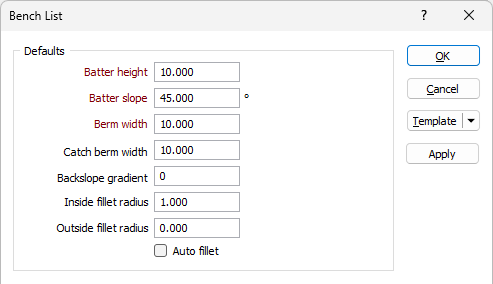

На вкладке Горные работы | Проектирование карьера (Динамическое), в группе Настройка нажмите Список уступов, чтобы отобразить значения по умолчанию для списка уступов и перечень уступов в проекте карьера.
Значения по умолчанию
Высота уступа
После первоначального среза у уступа появится поверхность, и на этом этапе уступ можно также назвать откосом.
Высота откоса — это вертикальное расстояние между подошвой и бровкой уступа или вертикальное расстояние между верхней поверхностью уступа и нижней (подошвой) поверхностью скамьи. Именно откосы формируют конечные границы карьера.
"Уступ" - это термин, применяющийся для карьера. Разработка карьеров ведется уступами, это единица отсчета добычи. Уступ имеет верхнюю и нижнюю поверхность. Его можно описать как плоское тело с определенной толщиной, называемой высотой уступа. Когда уступы достигают конечных границ карьера, они образуют откос.
Угол откоса уступа
Угол откоса уступа - угол по умолчанию измеряемый от горизонта, между последовательными стрингами подошв и бровки. Угол измеряется в градусах с точностью до 2 знаков после запятой, значение угла должно быть больше 0 и меньше 90.
Ширина бермы
Ширина бермы - это горизонтальное расстояние между подошвой и соответствующей бровкой на этом же горизонте.
Ширина бермы используется для определения требуемой ширины между гранями уступов. Это измерение от подошвы верхнего уступа до бровки нижнего уступа. Бермы необходимы для обеспечения устойчивости склона и других соображений безопасности.
Ширина предохранительной бермы
Введите ширину предохранительных берм по умолчанию во всем проекте.
Единицы угла дороги
Единицы угла дороги — это единицы измерения уклонов таких элементов, как дороги, съезды, повороты в вашем проекте. Используйте выпадающий список, чтобы выбрать Единицы угла дороги по умолчанию:
Угол обратного откоса
Иногда может потребоваться спроектировать откос в бермах для сбора воды или обломков камней у стенки карьера.
Введите значение угла обратного откоса. Введенное вами значение должно находиться в диапазоне от 1% до 30% (обычно 5 или 10) %.
Если настроенная единица измерения градиента не является процентом, введенное вами значение будет ограничено значениями, преобразованными в эти единицы, которые равны 1%–30%.
Значение уклона откоса можно изменить в свойствах уступа.
Внутренний радиус скругления
При желании можно ввести Внутренний радиус, чтобы обусловить полученные стринги карьеров. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение внутреннего радиуса применяет скругление к углам, расположенным внутри периметра стрингов.
Радиус внешнего скругления
При желании можно ввести Внешний радиус, чтобы обусловить полученные стринги карьеров. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение радиуса внешнего скругления применяет скругление к углам на внешней стороне периметров стрингов.
Minimum Area
Enter the minimum base area that a bench must have before it is created. Setting a minimum area value can prevent some small benches being generated in areas which are virtually flat.
Interramp angle
The Interramp angle is the slope angle produced by a number of benches. The value in the field is automatically calculated from the Batter Slope, Batter Height and Berm Width values, which are assumed to be constant.
The overall slope angle, on the other hand, is the angle of a line from the toe at the bottom of the pit, to the crest of the pit surface. Since this slope takes into account the haul roads and all working levels, it will not be constant at all parts of the pit.
It therefore follows that the Interramp angle will be steeper than the overall slope angle, and this must be taken into consideration during the pit design.
Автоматическое скругление
Опция Авто-скругление,
Для списка уступов выбор опции «Автоскругление» активирует автоскругление в сетке списка уступов для каждого уступа. Вы можете отменить выбор этой опции в сетке списка уступов для любого уступа, к которому не следует применять автоскругление.
Уступы
Таблица Уровни уступов отображает список уступов в текущем проекте карьера.
Если список уступов оставить пустым при настройке, начальный уступ унаследует отметку высоты первой базы, определённой в проекте.

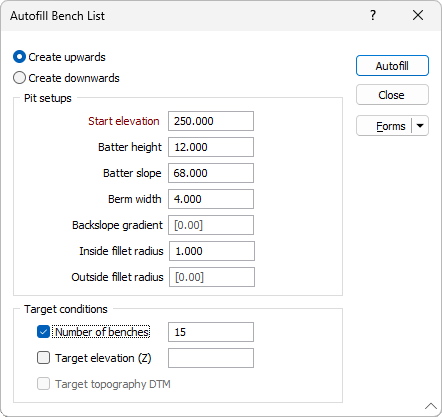

Чтобы заполнить список уступов, вы можете использовать кнопки на панели инструментов для ручного ввода строк или выбрать кнопку Автозаполнение сетки, чтобы открыть форму Список автозаполнения уступов:
Создать вверх/вниз
Выберите, создавать ли уступы для карьера вверх или вниз.
Настройки карьера
Начальная высота
Введите высоту нижнего стринга (подошвы) для первого уступа в проекции карьера. Оставшимся уступам, если таковые имеются, будет автоматически назначена высота в зависимости от старта.
Высота уступа
После первоначального среза у уступа появится поверхность, и на этом этапе уступ можно также назвать откосом.
Высота откоса — это вертикальное расстояние между подошвой и бровкой уступа или вертикальное расстояние между верхней поверхностью уступа и нижней (подошвой) поверхностью скамьи. Именно откосы формируют конечные границы карьера.
"Уступ" - это термин, применяющийся для карьера. Разработка карьеров ведется уступами, это единица отсчета добычи. Уступ имеет верхнюю и нижнюю поверхность. Его можно описать как плоское тело с определенной толщиной, называемой высотой уступа. Когда уступы достигают конечных границ карьера, они образуют откос.
Угол откоса уступа
Угол откоса уступа - угол по умолчанию измеряемый от горизонта, между последовательными стрингами подошв и бровки. Угол измеряется в градусах с точностью до 2 знаков после запятой, значение угла должно быть больше 0 и меньше 90.
Ширина бермы
Ширина бермы - это горизонтальное расстояние между подошвой и соответствующей бровкой на этом же горизонте.
Ширина бермы используется для определения требуемой ширины между гранями уступов. Это измерение от подошвы верхнего уступа до бровки нижнего уступа. Бермы необходимы для обеспечения устойчивости склона и других соображений безопасности.
Угол обратного откоса
Иногда может потребоваться спроектировать откос в бермах для сбора воды или обломков камней у стенки карьера.
Введите значение угла обратного откоса. Введенное вами значение должно находиться в диапазоне от 1% до 30% (обычно 5 или 10) %.
Если настроенная единица измерения градиента не является процентом, введенное вами значение будет ограничено значениями, преобразованными в эти единицы, которые равны 1%–30%.
Значение уклона откоса можно изменить в свойствах уступа.
Внутренний радиус скругления
При желании можно ввести Внутренний радиус, чтобы обусловить полученные стринги карьеров. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение внутреннего радиуса применяет скругление к углам, расположенным внутри периметра стрингов.
Радиус внешнего скругления
При желании можно ввести Внешний радиус, чтобы обусловить полученные стринги карьеров. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение радиуса внешнего скругления применяет скругление к углам на внешней стороне периметров стрингов.
Minimum Area
Enter the minimum base area that a bench must have before it is created. Setting a minimum area value can prevent some small benches being generated in areas which are virtually flat.
Interramp angle
The Interramp angle is the slope angle produced by a number of benches. The value in the field is automatically calculated from the Batter Slope, Batter Height and Berm Width values, which are assumed to be constant.
The overall slope angle, on the other hand, is the angle of a line from the toe at the bottom of the pit, to the crest of the pit surface. Since this slope takes into account the haul roads and all working levels, it will not be constant at all parts of the pit.
It therefore follows that the Interramp angle will be steeper than the overall slope angle, and this must be taken into consideration during the pit design.
Целевые условия
Опции Целевые условия определяют желаемые значения вывода; включая количество уступов, высоту и топографию.
Количество уступов
Выберите эту опцию, чтобы спроецировать карьер вверх или вниз на необходимое количество уступов.
Высота цели (Z)
Выберите этот параметр, чтобы проецировать карьер вверх или вниз до достижения целевой отметки.
Целевая топографическая ЦМП
Выберите эту опцию, чтобы проецировать карьер вверх или вниз до тех пор, пока она полностью не проникнет в поверхность ЦМП топографии, настроенной в Настройка.
После того как детали списка уступов настроены в форме Автоматическое строительство карьера, нажмите кнопку Автозаполнени», чтобы заполнить сетку списка уступов.

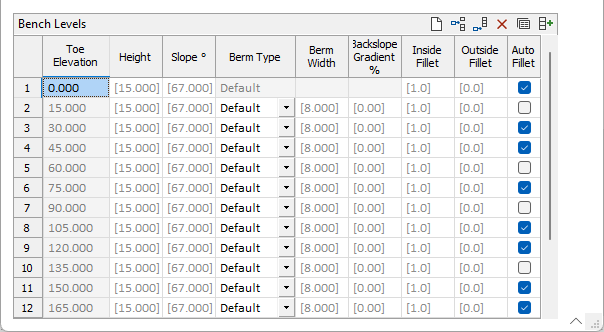

Сетка Отметки уступов
Сетка Отметки уступов содержит следующие значения для каждого уступа в списке:
|
Высота подошвы |
Высота внутренней вершины, образованная пересечением поверхности уступа и подошвы уступа. |
|
Высота |
Высота уступа в единицах сетки. Значение Высота уступа можно просматривать и изменять в панели свойств. |
|
Откос ° |
Значение градуса откоса уступа. По умолчанию - 45°. Значение угла откоса можно просмотреть и изменить в панели свойств. |
|
Тип бермы |
Тип бермы для уступа - По умолчанию, Улавливающая, Пользовательский или Отсутствует. Тип бермы можно просмотреть и изменить в свойствах для уступа.
Тип бермы Пользовательский позволяет изменить ширину бермы с значения по умолчанию на заданное вручную. Изменение ширины бермы автоматически установит тип бермы как Пользовательский. Если значение ширины не задано, то тип бермы будет установлен как "По умолчанию", и будет применена ширина по умолчанию. Установка типа бермы как По умолчанию или Улавливающая изменит ширину на значение по умолчанию. |
|
Ширина бермы |
Ширина в единицах сетки выбранного типа бермы для уступа. Значение по умолчанию - 10. Ширина бермы используется для определения требуемой ширины между гранями уступов. Это измерение от подошвы верхнего уступа до бровки нижнего уступа. Бермы необходимы для обеспечения устойчивости склона и других соображений безопасности. Значение Ширина бермы можно просматривать и изменять в панели свойств. |
|
Угол обратного откоса % |
Процент угла обратного откоса уступа, если таковой имеется. Значение угла наклона бермы можно просматривать и изменять в панели свойств. |
| Внутреннее скругление | Внутренний радиус скругления уступа, если таковой имеется. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение внутреннего радиуса применяет скругление к углам, расположенным внутри периметра стрингов. Значение внутреннего скругления можно просматривать и изменять в панели свойств. |
| Внешнее скругление | Внешний радиус скругления уступа, если таковой имеется. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение радиуса внешнего скругления применяет скругление к углам на внешней стороне периметров стрингов. Значение внешнего скругления можно просматривать и изменять в панели свойств. |
| Автоскругление | Опция Авто-скругление, |

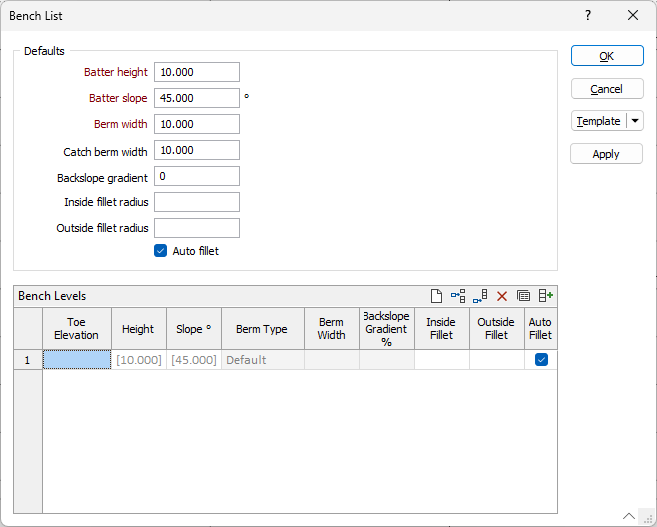

Диалоговое окно Список уступов также открывается при создании нового Проекта карьера — оно загружается с необходимыми параметрами из настроек проекта, но без созданных уступов.
Уступы можно создать вручную или с помощью автозаполнения, как в инструменте Список уступов, описанном выше. Если используется функция автозаполнения, необходимо ввести начальную высоту.

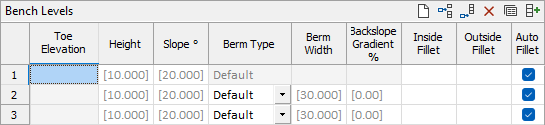

Если список уступов создаётся вручную, нужно ввести значение высоты в первой строке Уступы без заданной отметки высоты в первой строке при создании нового проекта не могут быть созданы Любое корректное значение, введённое в первую строку, задаст правильные отметки для каждого добавляемого уступа в соответствии со значением высоты уступа. Однако, если для первой строки не задано значение, значения высот для последующих уступов будут пустыми, и, следовательно, уступы не будут отображаться в списке уступов.
Однако, если для первой строки не задано значение, значения высот для последующих уступов будут пустыми, и, следовательно, уступы не будут отображаться в списке уступов.
Template
The Template button is only available for Template Forms. Template Forms inherit saved or previously used values.
Click the Template button to select and open a saved form set template.
Load Template
Click the Load Template button to select and open a saved template to populate the fields of the form.
Save Template
Click the Save Template button to save the details of the current form as a template that can be loaded at a later time.
Manage
Click the Manage button to open the Template Forms manager which can be used to open, save, delete, import and export the template forms for your project.
Undo and Redo
Click Undo (CTRL + Z) to undo recent changes in the form. After an Undo, click Redo (CTRL + Y) to restore the last change that was undone.
Collapse
Collapse (roll-up) the form to preview a chart, or preview the results of an operation in Vizex, or obtain input values from Vizex, the Property Window, the File Editor, or the Plot Editor.
