Настройка
Когда активным слоем является слой Проект карьера, настройки по умолчанию для таких параметров, как высота уступа, угол откоса и ширина бермы, можно отобразить с помощью опции Настройка.

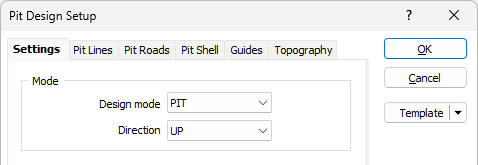

Режим
Режим проектирования
Выберите режим проектирования Карьер или Отвал, который определит, как будут спроектированы борта карьера или отвала (снаружи или внутрь соответственно) с помощью параметра Проектирование карьера Инструменты.
Направление
Выберите направление расширения. Обычно в качестве режима проектирования выбирается PIT, а для создания ямы вверх и наружу от оцифрованной базовой линии выбирается направление UP. Обратите внимание, что направление можно задать и на панели инструментов Проектирование карьера.
При проектировании вверх и наружу точки вставляются автоматически. При проектировании вниз и вглубь эта автоматическая вставка точек отключена, так как в большинстве случаев необходимо «упрощать», а не добавлять точки в каждый новый стринг бровки.
Значения по умолчанию
С помощью опций раздела Значения по умолчанию формы Настройка проектирования карьера можно определить параметры по умолчанию, которые будут применяться при использовании инструментов редактирования стрингов для создания откосов и берм для секторов на разных уровнях в пределах контура карьера.
Высота уступа
После первоначального среза у уступа появится поверхность, и на этом этапе уступ можно также назвать откосом.
Высота откоса — это вертикальное расстояние между подошвой и бровкой уступа или вертикальное расстояние между верхней поверхностью уступа и нижней (подошвой) поверхностью скамьи. Именно откосы формируют конечные границы карьера.
"Уступ" - это термин, применяющийся для карьера. Разработка карьеров ведется уступами, это единица отсчета добычи. Уступ имеет верхнюю и нижнюю поверхность. Его можно описать как плоское тело с определенной толщиной, называемой высотой уступа. Когда уступы достигают конечных границ карьера, они образуют откос.
Угол откоса уступа
Угол откоса уступа - угол по умолчанию измеряемый от горизонта, между последовательными стрингами подошв и бровки. Угол измеряется в градусах с точностью до 2 знаков после запятой, значение угла должно быть больше 0 и меньше 90.
Ширина бермы
Ширина бермы - это горизонтальное расстояние между подошвой и соответствующей бровкой на этом же горизонте.
Ширина бермы используется для определения требуемой ширины между гранями уступов. Это измерение от подошвы верхнего уступа до бровки нижнего уступа. Бермы необходимы для обеспечения устойчивости склона и других соображений безопасности.
Ширина предохранительной бермы
Введите ширину предохранительных берм по умолчанию во всем проекте.
Единицы угла дороги
Единицы угла дороги — это единицы измерения уклонов таких элементов, как дороги, съезды, повороты в вашем проекте. Используйте выпадающий список, чтобы выбрать Единицы угла дороги по умолчанию:
Угол обратного откоса
Иногда может потребоваться спроектировать откос в бермах для сбора воды или обломков камней у стенки карьера.
Введите значение угла обратного откоса. Введенное вами значение должно находиться в диапазоне от 1% до 30% (обычно 5 или 10) %.
Если настроенная единица измерения градиента не является процентом, введенное вами значение будет ограничено значениями, преобразованными в эти единицы, которые равны 1%–30%.
Значение уклона откоса можно изменить в свойствах уступа.
Внутренний радиус скругления
При желании можно ввести Внутренний радиус, чтобы обусловить полученные стринги карьеров. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение внутреннего радиуса применяет скругление к углам, расположенным внутри периметра стрингов.
Радиус внешнего скругления
При желании можно ввести Внешний радиус, чтобы обусловить полученные стринги карьеров. Скругления накладываются на углы на стрингах карьеров, которые варьируются от острых до тупых. Значение радиуса внешнего скругления применяет скругление к углам на внешней стороне периметров стрингов.
Minimum Area
Enter the minimum base area that a bench must have before it is created. Setting a minimum area value can prevent some small benches being generated in areas which are virtually flat.
Interramp angle
The Interramp angle is the slope angle produced by a number of benches. The value in the field is automatically calculated from the Batter Slope, Batter Height and Berm Width values, which are assumed to be constant.
The overall slope angle, on the other hand, is the angle of a line from the toe at the bottom of the pit, to the crest of the pit surface. Since this slope takes into account the haul roads and all working levels, it will not be constant at all parts of the pit.
It therefore follows that the Interramp angle will be steeper than the overall slope angle, and this must be taken into consideration during the pit design.

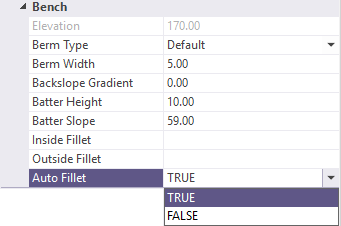

Автоматическое скругление
Авто-скругление автоматически применяет такой радиус скругления, который необходим для формирования дуги кривой. Острые углы автоматически сглаживаются, поэтому в некоторых случаях может быть предпочтительно отключить эту опцию.
Template
The Template button is only available for Template Forms. Template Forms inherit saved or previously used values.
Click the Template button to select and open a saved form set template.
Load Template
Click the Load Template button to select and open a saved template to populate the fields of the form.
Save Template
Click the Save Template button to save the details of the current form as a template that can be loaded at a later time.
Manage
Click the Manage button to open the Template Forms manager which can be used to open, save, delete, import and export the template forms for your project.
Undo and Redo
Click Undo (CTRL + Z) to undo recent changes in the form. After an Undo, click Redo (CTRL + Y) to restore the last change that was undone.
Collapse
Collapse (roll-up) the form to preview a chart, or preview the results of an operation in Vizex, or obtain input values from Vizex, the Property Window, the File Editor, or the Plot Editor.
