Линии карьера

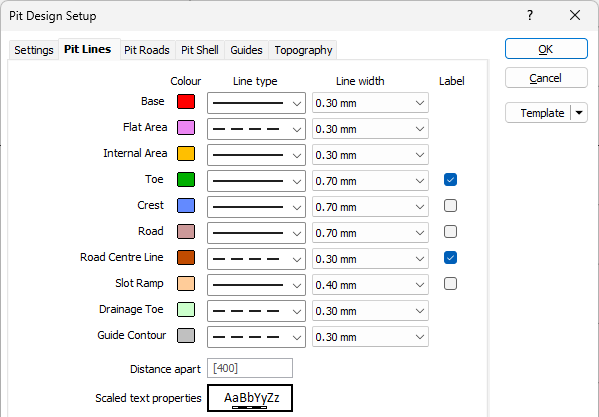

Настройки цвета, типа и ширины линии на вкладке Проектирование карьера | Настройка | Линии карьера берутся из сохраненных в файле настроек отображения. Если на вкладке Полигоны карьера при создании слоя включена опция Отображать настройки из файла, они будут использоваться для текущего отображения.
Изменения, внесенные в настройки отображения линии карьера, будут сохранены в файле и могут быть отменены/повторены так же, как и все параметры настройки. Файл с проектом карьера можно открыть в другом проекте, не меняя отображения.
| Тип | Описание |
|---|---|
| Основание | Стринг основания - это стринг периметра основания карьера. |
| Внутреннее ограничение |
Внутренние ограничивающие стринги направляют область построения внутрь ее границы. |
| Внешнее ограничение |
Внешние ограничивающие стринги направляют зону построения за пределы ее границы. |
| Подошва | Стринг подошвы - это нижний стринг карьера или отвала. |
| Бровка | Строка бровки генерируется по мере расширения карьера или отвала. Бровка (за исключением последней бровки) имеет соответствующий стринг Подошвы на той же Z или высоте. |
| Дорога | Стринг дороги генерируется при добавлении дороги. Начальная точка определяется на стринге бровки или подошвы. |
| Центральная линия дороги | Вы можете выбрать отображение осевой линии дороги (на вкладке Ввод). Осевая линия - это линия, по которой рассчитываются уклон и длина дороги. |
| Разрезная траншея | Стринг Разрезной траншеи создается при добавлении объекта Разрезная траншея. Разрезная траншея является альтернативой спиральному съезду и подходит для неглубоких карьеров. |
| Дренажное основание | Строка Дренажное основание обозначает место отвода воды у основания уступа или склона. |
| Направляющий контур | Для обозначения уступов можно использовать стринг направляющего контура между последовательными подошвами и бровками. |
| Ограничение переменной | Переменные ограничения применяют переменные уклоны откосов и ширину берм к проекту карьера с использованием блочной модели и каркасов. |
Укажите цвет линии, тип линии и ширину линии для каждого типа строк, включенных в контур карьера:
Цвет
Дважды щелкните на значке цвета, чтобы выбрать цвет, который будет использоваться для различения разных типов стрингов на странице проекта карьера.
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Ширина линии
Выберите ширину линии (ТОНКАЯ, СРЕДНЯЯ, ТОЛСТАЯ или пользовательская) из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).
Метка
Если выбрано, это означает, что настроенная метка должна отображаться в проекте карьера.
Расстояние друг от друга
Введите расстояние в единицах сетки между стрингом и отображаемой меткой контура.

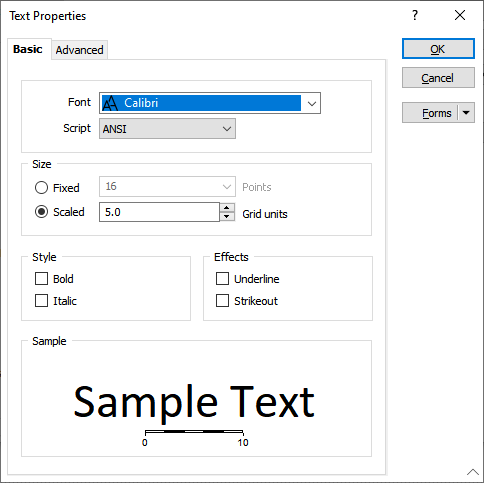

Свойства масштабированного текста
Дважды щелкните, чтобы задать свойства текста для отображаемых надписей.

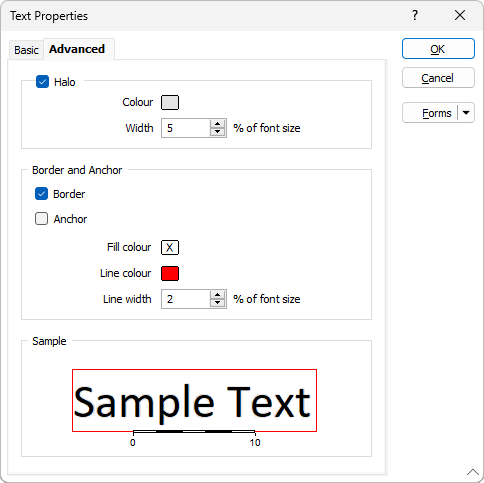

На вкладке Дополнительно формы Свойства текста вы можете задать параметры ореола, границы и привязки для текстовых надписей.

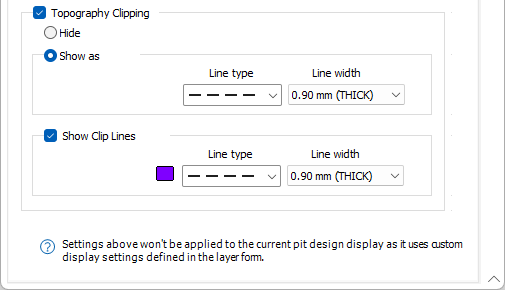

Обрезание топографией
Если вы выберете опцию Обрезание топографией, сгенерированные линии карьера, которые находятся выше определённой Топография, будут обрезаны.
Если вы выберете Скрыть, обрезанные линии карьера будут скрыты от отображения.
Если вы выберете Показать как, обрезанные линии карьера будут отображаться с использованием выбранного вами типа линии и ширины линии.
Показать линии обрезки
Если вы выбрали опцию Обрезание топографией, вы можете выбрать, следует ли показать линии обрезки, а также выбрать тип и ширину линии для отображения.
