Полигоны карьера

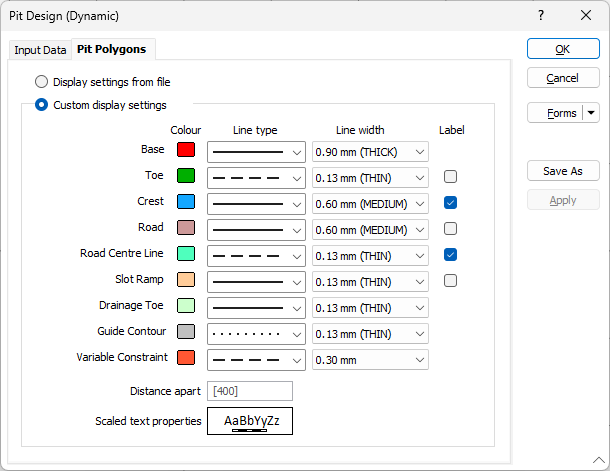

Настройки цвета, типа и ширины линий на вкладке Проектирование карьера | Полигоны карьера устанавливаются по умолчанию, когда форма очищается (или используется в первый раз). Эти цвета по умолчанию были проверены на четкость на белом и черном фоне.

Вы можете выбрать опцию Отображать настройки из файла, чтобы использовать настройки из входного файла, или выбрать Пользовательские настройки дисплея и настроить следующее:

Тип	Описание
Основание	Стринг основания - это стринг периметра основания карьера.
Внутреннее ограничение	Внутренние ограничивающие стринги направляют область построения внутрь ее границы.
Внешнее ограничение	Внешние ограничивающие стринги направляют зону построения за пределы ее границы.
Подошва	Стринг подошвы - это нижний стринг карьера или отвала.
Бровка	Строка бровки генерируется по мере расширения карьера или отвала. Бровка (за исключением последней бровки) имеет соответствующий стринг Подошвы на той же Z или высоте.
Дорога	Стринг дороги генерируется при добавлении дороги. Начальная точка определяется на стринге бровки или подошвы.
Центральная линия дороги	Вы можете выбрать отображение осевой линии дороги (на вкладке Ввод). Осевая линия - это линия, по которой рассчитываются уклон и длина дороги.
Разрезная траншея	Стринг Разрезной траншеи создается при добавлении объекта Разрезная траншея. Разрезная траншея является альтернативой спиральному съезду и подходит для неглубоких карьеров.
Дренажное основание	Строка Дренажное основание обозначает место отвода воды у основания уступа или склона.
Направляющий контур	Для обозначения уступов можно использовать стринг направляющего контура между последовательными подошвами и бровками.
Ограничение переменной	Переменные ограничения применяют переменные уклоны откосов и ширину берм к проекту карьера с использованием блочной модели и каркасов.

Укажите цвет линии, тип линии и ширину линии для каждого типа строк, включенных в контур карьера:

Цвет

Дважды щелкните на значке цвета, чтобы выбрать цвет, который будет использоваться для различения разных типов стрингов на странице проекта карьера.

Тип линии

Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.

Ширина линии

Выберите ширину линии (ТОНКАЯ, СРЕДНЯЯ, ТОЛСТАЯ или пользовательская) из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).

Метка

Если выбрано, это означает, что настроенная метка должна отображаться в проекте карьера.

Расстояние друг от друга

Введите расстояние в единицах сетки между стрингом и отображаемой меткой контура.

Свойства масштабированного текста

Дважды щелкните, чтобы задать свойства текста для отображаемых надписей.

На вкладке Дополнительно формы Свойства текста вы можете задать параметры ореола, границы и привязки для текстовых надписей.

Любые изменения, внесенные вами в пользовательские настройки отображения, будут отражены в проекте, если вы нажмете Применить в форме Проектирование карьера.

Если нажать ОК, изменения будут применены и форма закроется. Вы можете нажать Отмена, чтобы закрыть форму без применения каких-либо изменений.
