Добавить горизонтальный участок

Во вкладка Горные работы | Проектирование карьера, группа Переход, нажмите на Горизонтальный отрезок, чтобы создать горизонтальные части дороги на указанное расстояние, включая опцию создания горизонтальных отрезков дороги между уступами.

Во многих случаях возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием.

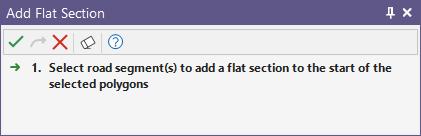

Если он еще не выбран, вам будет предложено выбрать участок дороги, к которому нужно добавить горизонтальный участок:

Выберите сегмент(ы) для горизонтального участка и нажмите кнопку Подтвердить выбор.

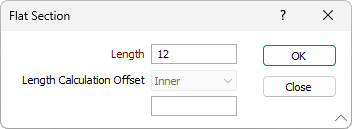

Настройте следующие параметры в форме Горизонтальный участок:

Длина

Укажите длину участка дороги.

Смещение при расчете длины

Расчет длины выполняется от заданной (внутренней, внешней, центральной или пользовательской) точки на дороге с учетом ширины дороги (которая уже определена как часть свойств дороги). В опции Пользовательский используется заданное значение, которое является коэффициентом ширины дороги. Значения 0, 0,5 и 1, например, эквивалентны выбору Внутренний, Центральный и Внешний.

Для плоского разреза параметр Смещение при расчете длины заполняется значением, заданным для дороги.

Если в проекте уже существует несколько горизонтальных участков, и вы выбираете сегмент рядом с одним из них, новый горизонтальный участок будет создан именно там, а не в конце текущих горизонтальных участков.

Примечание: если дорога, которую вы добавляете в проект, пересекается с другой дорогой, в консоли вывода будет отображено предупреждение, но новая дорога не будет остановлена.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите ОК, чтобы создать горизонтальный участок дороги.
