Добавить разрезную траншею

Во вкладка Горные работы | Проектирование карьера, группа Переход: Нажмите Добавить разрезную траншею, чтобы добавить дорогу с разрезной траншеей к выбранному участку дороги в проекте карьера.

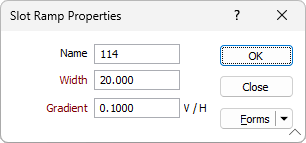

Вы можете установить параметры разрезной траншеи в форме Параметры разрезной траншеи каждый раз, когда добавляете разрезную траншею.

Когда вы отправите форму, камера будет помещена в вид сверху, что упростит создание оцифрованной строки.

Имя

Введите идентифицирующее имя для разрезной траншеи.

Ширина

Укажите ширину разрезной траншеи.

Чтобы в конечном итоге получить доступную дорогу, при установке ширины вам, возможно, придется принять во внимание ширину бермы (если доступ к берме предусмотрен в параметрах вашего проекта).

Угол

Укажите значение уклона. Это значение измеряется в единице уклона, настроенной в Настройка.

Примечание: если дорога, которую вы добавляете в проект, пересекается с другой дорогой, в консоли вывода будет отображено предупреждение, но новая дорога не будет остановлена.

If you select a Slot Ramp in your design you can view and edit the data and display values for the selection in the Properties pane.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите ОК, чтобы добавить разрезную траншею в проект.
