Добавить разворот с наклоном
Если он еще не выбран, вам будет предложено выбрать участок дороги, на который нужно добавить разворот с наклоном.
Выберите участок дороги для разворота с наклоном и нажмите кнопку Подтвердить выбор.

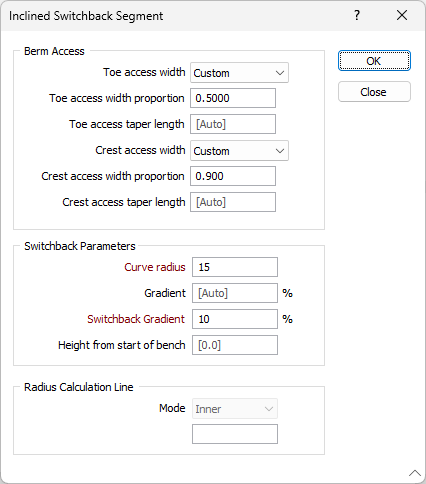

Следующие свойства отображаются в форме Параметры разворота дороги:
Доступ к берме
Ширина заезда на основание
Если к основанию бермы подходит дорога, вы можете выбрать ширину заезда, равную ПОЛНОЙ ширине бермы, или ПОЛОВИНЕ ширины бермы. Например, вы можете захотеть ограничить доступ на берму для людей, а не для транспортных средств. Вы можете выбрать значение по умолчанию НОЛЬ, чтобы полностью отключить заезд на основание бермы. Или вы можете выбрать вариант ПОЛЬЗОВАТЕЛЬСКИЙ и задать долю ширины заезда на основание бермы как отношение к ширине бермы. Ширина доступа к основанию бермы применяется к нижней части текущего участка дороги.
Ширина заезда на бровку
Если к бровке бермы ведет дорога, вы можете выбрать ширину заезда, равную ПОЛНОЙ ширине бермы или ПОЛОВИНЕ ширины бермы. Вы можете выбрать значение по умолчанию НОЛЬ, чтобы полностью отключить заезд на берму с бровки. Или вы можете выбрать вариант ПОЛЬЗОВАТЕЛЬСКИЙ и указать долю ширины выезда на берму с бровки как отношение к ширине бермы. Ширина доступа к бровке бермы применяется к верхней части текущего участка дороги.
Длина сужения
Для обоих параметров - Длина сужения заезда на основание и Длина сужения заезда на бровку - применяется алгоритм, который автоматически рассчитывает длину сужения. Однако, если вы хотите, чтобы бермы сужались на определенную длину, введите значение в одно или оба поля. Длина сужения заезда - это расстояние от пересечения дорог до места, где начинается сужение заезда. Отдельное управление длинами сужения может помочь уменьшить разбавление и улучшить позиционирование дороги.
Параметры разворота
Радиус кривой
Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.
Угол
Укажите значение уклона (V/H) для участка съезда, используемое для всех предшествующих и последующих участков съезда, измеренных в единицах уклона, настроенных в разделе Настройка. Этот уклон необязателен. Значение по умолчанию [Авто] загрузит значение уклона из уклона по умолчанию для всей дороги.
Угол разворота
Значение Угол разворота для участка съезда определяет уклон для компонента разворота съезда.
Высота от начала уступа
Укажите высоту разворота от начала уступа. Этот параметр характеризует расстояние от уступа, от которого создается сегмент дороги до изменения ее направления.
Линия расчета радиуса
Режим
Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).
-
Внутренний радиус кривой должен быть больше 0
-
Внешний радиус кривой должен быть больше, чем ширина дороги
-
Центральный радиус кривой должен быть больше, чем половина ширины дороги
-
Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.
Примечание: если дорога, которую вы добавляете в проект, пересекается с другой дорогой, в консоли вывода будет отображено предупреждение, но новая дорога не будет остановлена.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
Нажмите ОК, чтобы создать горизонтальный участок дороги.
