Добавить двойной разворот

Во вкладка Горные работы | Проектирование карьера, группа Переход: Нажмите Добавить горизонтальный разворот | Добавить двойной разворот, чтобы добавить двойной разворот к выбранному участку дороги в проекте карьера.

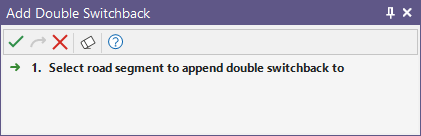

Если этот параметр еще не выбран, вам будет предложено выбрать сегмент дороги, к которому нужно добавить двойной разворот.

Выберите сегмент дороги для двойного разворота и нажмите кнопку Подтвердить выбор.

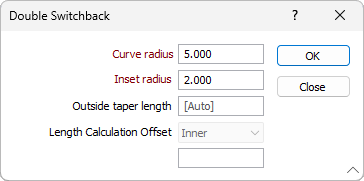

Отображается форма двойного разворота.

Радиус кривой

Укажите значение радиуса, используемого для определения протяженности и крутизны первой кривой двойного разворота. Радиус кривой должен быть больше 0.

Радиус вставки

Укажите значение внутреннего радиуса, используемого для определения протяженности и плотности второй внутренней кривой двойного разворота. Радиус вставки должен быть больше 0.

Длина внешнего сужения

Длина внешнего сужения определяет протяженность и плотность внешнего изгиба двойного разворота. Для автоматического расчета длины сужения применяется алгоритм. Однако если вы хотите, чтобы дорога сужалась на определенной длине, введите значение. Длина сужения заезда - это расстояние от пересечения дорог до места, где начинается сужение заезда.

Смещение при расчете длины

Расчет длины выполняется от заданной (внутренней, внешней, центральной или пользовательской) точки на дороге с учетом ширины дороги (которая уже определена как часть свойств дороги). В опции Пользовательский используется заданное значение, которое является коэффициентом ширины дороги. Значения 0, 0,5 и 1, например, эквивалентны выбору Внутренний, Центральный и Внешний.

Для двойного разворота опция смещения расчета длины заполняется настройкой от дороги.

Если в проекте уже существует несколько горизонтальных участков, и вы выбираете сегмент рядом с одним из них, новый горизонтальный участок будет создан именно там, а не в конце текущих горизонтальных участков.

Примечание: если дорога, которую вы добавляете в проект, пересекается с другой дорогой, в консоли вывода будет отображено предупреждение, но новая дорога не будет остановлена.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите ОК, чтобы создать горизонтальный участок дороги.
