Добавить горизонтальный разворот

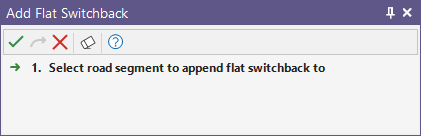

Если он еще не выбран, вам будет предложено выбрать участок дороги, к которому будет добавлен горизонтальный разворот.
Выберите участок дороги для горизонтального разворота и нажмите кнопку Подтвердить выбор.

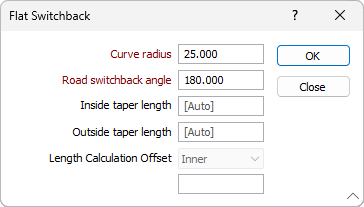

В форме Горизонтальный разворот отображаются следующие свойства:
Радиус кривой
Укажите значение радиуса, которое будет использоваться для определения границ и натяжения кривой области поворота.
Угол разворота дороги
По умолчанию угол разворота составляет 180°. Чтобы повернуть дорогу на другую величину, введите значение угла.
Длина внутреннего конуса
Значение внутренней длины сужения определяет расстояние, на которое будет уменьшена ширина разворота на внутренней стороне дороги. Соответствующая длина сужения обеспечивает плавное сужение от внешней стороны въезда на дорогу к исходному основанию. По умолчанию установлено значение [Авто], так как подходящее расстояние сужения автоматически рассчитывается в зависимости от ширины дороги. Однако, если вы хотите сделать сужение на определенную длину, введите значение.
Длина внешнего сужения
Значение внешней длины сужения определяет расстояние сужения для наружной стороны разворота. По умолчанию установлено значение [Авто], так как подходящее расстояние сужения автоматически рассчитывается в зависимости от ширины дороги. Однако, если вы хотите сделать сужение на определенную длину, введите значение.
Смещение при расчете длины
Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).
-
Внутренний радиус кривой должен быть больше 0
-
Внешний радиус кривой должен быть больше, чем ширина дороги
-
Центральный радиус кривой должен быть больше, чем половина ширины дороги
-
Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.
Если в проекте уже существует несколько горизонтальных участков, и вы выбираете сегмент рядом с одним из них, новый горизонтальный участок будет создан именно там, а не в конце текущих горизонтальных участков.
Примечание: если дорога, которую вы добавляете в проект, пересекается с другой дорогой, в консоли вывода будет отображено предупреждение, но новая дорога не будет остановлена.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
Нажмите OK, чтобы создать горизонтальный разворот на дороге.
