Точки пересечения

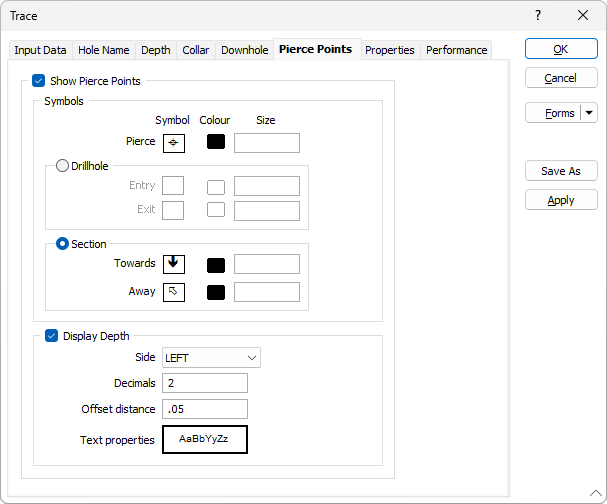

Установите флажок Показать точки пересечения на вкладке Точки пересечения, если вы хотите отобразить точки пересечения вдоль буровой скважины.
Символы
Двойным щелчком по значку выберите символ и цвет для точек пересечения, по желанию укажите фактор размера, который будет использоваться для настройки размера символа. Если ничего не указано, по умолчанию значение будет равно 1.
Скважины
Вы можете выбрать различные символы для отображения точек Входа и Выхода скважины.
Раздел

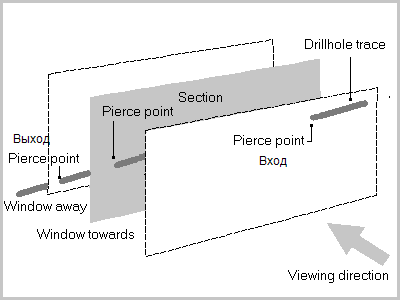

Вы также можете выбрать различные символы для отображения положения, где скважина заходит в/покидает коридор просмотра разреза - значения На себя и От себя.
Показывать глубину
Если вы намерены вывести в просмотр глубину траектории скважины, выберите эту опцию.
Сторона
Точки пересечения могут отображаться СЛЕВА или СПРАВА от траектории скважины.
Десятичные (знаки после запятой)
Укажите в значении количество точек после запятой.
Смещение
Укажите расстояние в единицах сетки, на которое метки будут смещены от траектории. Расстояние измеряется от ближайшего символа к траектории. По умолчанию используется значение 1.
Свойства текста
Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
