Глубина скважины

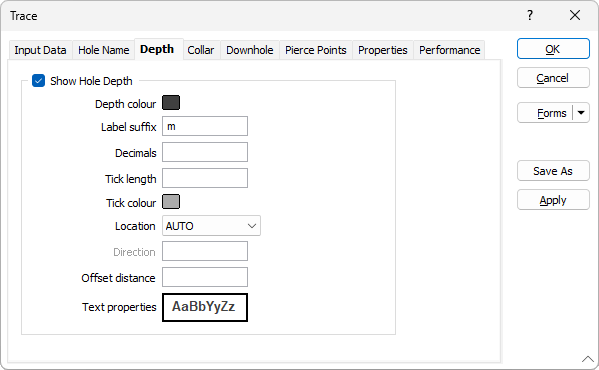

Установите флажок Показать глубину скважины на вкладке Глубина скважины, если вы хотите отобразить глубину скважины с интервалами вдоль буровой скважины.

Цвет глубины

Дважды щелкните мышкой по этому полю, чтобы выбрать цвет, который будет использоваться для отображения метки Глубины скважины.

Суффикс метки

Вы можете ввести дополнительный текст, который будет отображаться в конце значения Глубины скважины.

Десятичные (знаки после запятой)

Введите количество знаков после запятой, которое будет использоваться при отображении значений глубины.

Длина рисок

Риски - это короткие линии, которые проводятся перпендикулярно траектории. С их помощью соотносятся сведения по траектории и по точке на этой траектории. Риски по умолчанию присоединяются к траектории.

Укажите длину рисок глубины (в единицах сети).

Цвет рисок

Выберите цвет, который будет использоваться для рисок глубины.

Расположение

Укажите расположение и позицию аннотации для глубины выработки. Вы можете выбрать опции АВТО, ЦЕНТР или указать НАПРАВЛЕНИЕ.

Направление

Если для опции Расположение вы выбираете настройку НАПРАВЛЕНИЕ, вам необходимо указать азимут.

Смещение

На свое усмотрение задайте смещение, которое будет применяться к метке глубины выработки. Расстояние смещения указывается в единицах сетки.

Если в дополнение к метке глубины выработки была указана нижняя метка (ЦЕНТР), функция автоматически будет избегать наложения этих двух меток друг на друга. Задав значение смещения, вы сможете в дальнейшем откорректировать положение метки глубины выработки.

Свойства текста

Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
