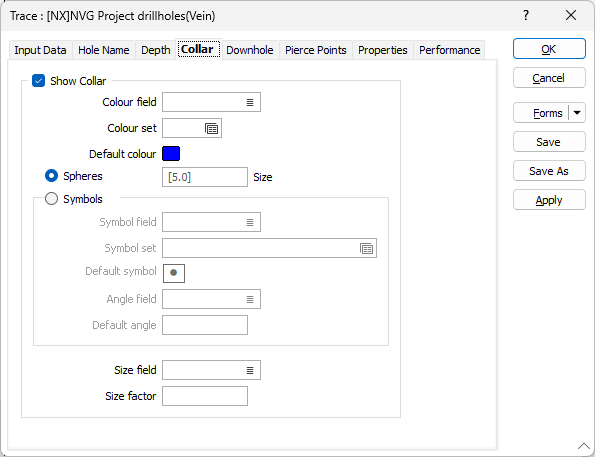

Устье

Выберите опцию Показывать устья во вкладке Устья, если хотите, чтобы у начала траектории скважины отображались устья.

Поле цвета

Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.

Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.

Формат	Пример
R,G,B	89,169,215
HTML Hex	#59A9D7
Hex	0x59a9d7
int	5876183

Функцию RGB (r,g,b), которая позволяет вам рассчитать значения цвета RGB, можно включить в Динамическое выражение поля. Смотрите: Редактор выражений

Набор цветов

Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

Цвет по умолчанию

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.

Сферы

Выберите опцию Сферы, чтобы отобразить информацию о точке или скважине в виде трехмерной сферы выбранного цвета. Параметры символов будут отключены. Введите размер сферы или оставьте значение по умолчанию.

Символы

Выберите опцию Символы, чтобы включить отображение информации о точке или скважине в виде выбранного символа.

Поле символов

Укажите имя поля (в файле ввода), содержащего данные, которые будут регулировать отображение символов. Набор символов, заданный для этого поля, выводит в просмотр символы для текстовых строк или числовых диапазонов. Значение в данном поле определяет символ для каждой записи в этом файле.

Набор символов

Дважды щелкните левой кнопки мыши (F3) и выберите набор, который будет определять отображаемые символы. Набор символов привязывает символы к текстовым строкам или диапазонам. Он определяет символ для каждого значения в выбранном (связанном) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или отредактировать набор символов.

Символ по умолчанию

Дважды щелкните по значку Символ и задайте символ по умолчанию. Можно выбрать символы из любого шрифта TrueType или OpenType.

Поле угла

Введите название поля, содержащего угол наклона символа (0-360°). Значение 0 будет выводить символ на экран в его естественном направлении. Значение 90 будет выводить символ, повернутый на 90° по часовой стрелке.

Угол по умолчанию

Введите значения угла по умолчанию, в градусах, который будет применяться к символам на точках, в которых отсутствует значение в поле угла.

Поле размера

Введите имя поля, содержащего фактор, который будет использоваться для регулирования размера символа.

Фактор размера

Введите фактор размера, применяемый к символам и меткам. Он будет использоваться, если в Поле размера не будет значений для этой точки. По умолчанию это значение равно 1.0
