Данные вдоль скважин

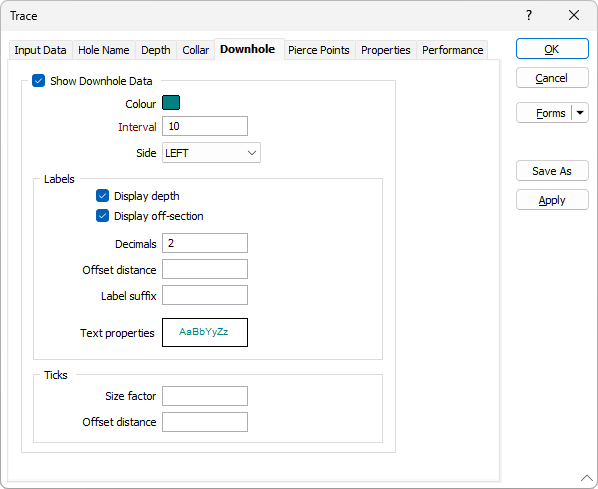

Установите флажок Показать данные вдоль скважин на вкладке Данные вдоль скважин, если вы хотите отобразить данные вдоль буровой скважины.
Цвет
Выберите цвет, который хотите использовать для отображения меток вдоль скважины, а также рисок.
По интервалам
Укажите интервал вдоль скважины, на котором будут отображаться метки и риски. Используйте единицы сетки. Данное поле обязательно к заполнению.
Сторона
Выберите сторону относительно траектории, на которой будут отображены значения или графики. Оптимальным будет, если вы разместите символьные значения справа от траектории скважины, а числовые значения - слева.
Метки
Если в хотите отметить данные по скважинам, вы можете выбрать или указать значения в поле Метки.
Показать глубину / расстояние до разреза
Воспользуйтесь этими опциями, если хотите отобразить глубину или расстояние до разреза для каждого интервала.
Десятичные (знаки после запятой)
Введите количество знаков после запятой, которое будет использоваться при отображении значений глубины.
Смещение
Введите смещение, измеренное от траектории, на котором будет отображена метка. Оно должно быть указано в единицах сетки.
Суффикс метки
На свое усмотрение введите любой дополнительный текст, который необходимо отобразить после значения глубины или расстояния до разреза.
Свойства текста
Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
Риски
Риски - это короткие линии, которые проводятся перпендикулярно траектории. С их помощью соотносятся сведения по траектории и по точке на этой траектории. Риски по умолчанию присоединяются к траектории.
Фактор размера
Укажите фактор, чтобы настроить длину всех рисок. По умолчанию это значение равно 1,0. Этот фактор изменяет размер рисок в просмотре.
Смещение
Задайте смещение, измеренное от траектории, на котором будут отображаться риски. Оно должно быть указано в единицах сетки.
