Название скважины

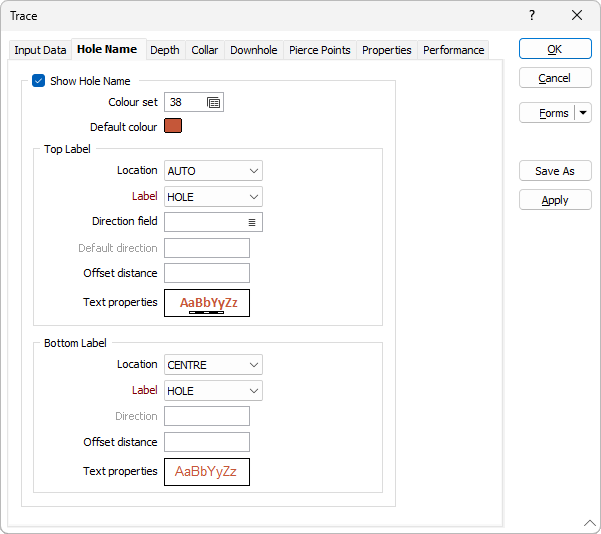

Используйте опции, представленные во вкладке Названия выработок, чтобы указать, как будут отображаться названия скважин.
Показывать названия выработок
Активируйте эту опцию, чтобы показывать название скважины для каждой траектории скважины.
Набор цветов
Двойным щелчком левой кнопки мыши (F3) задайте набор, который будет использоваться для выбора цвета аннотаций скважины. Набор цветов применяется для цветовой кодировки текста или числовых диапазонов. С его помощью определяется цвет каждого значения в поле цвета. Щелкните правой кнопкой мыши (F4) и создайте новый или отредактируйте существующий набор цветов.
Цвет по умолчанию
Дважды щелкните мышью (или нажмите F3) и выберите цвет аннотации скважины, который будет использоваться при отсутствии заданного набора цветов или в случае, если значение в поле цвета не отражено в наборе цветов.
Верхняя метка
Расположение
Укажите расположение и позицию аннотации имени скважины. Она может быть расположена ВВЕРХУ и/или ВНИЗУ по отношению к скважине, ее позиция может основываться на АВТОматических настройках, на параметре ЦЕНТР или на указанном НАПРАВЛЕНИИ.
Метки
Выберите поле, содержащее значения, которые будут использованы для разметки верха скважин.
Поле направления
Если Расположение ВЕРХНЕЙ метки установлено на АВТОМАТИЧЕСКИ или НАПРАВЛЕНИЕ, то направление ВЕРХНЕЙ метки может быть определено значениями в Поле направления, которое задает дополнительный поворот (положительное или отрицательное значение в градусах).

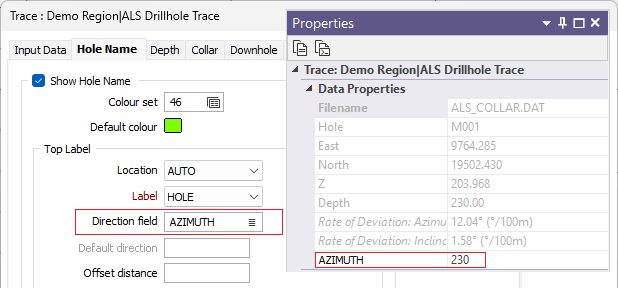

Если вы выбрали устье в Визексе, в панели Свойства становится доступным для редактирования значение в Поле направления:
Если Поле направления в режиме НАПРАВЛЕНИЕ является пустым, вместо него используется Направление по умолчанию, значение которого по умолчанию равно нулю. Если Поле направления в режиме АВТОМАТИЧЕСКИ является пустым, применяется автоматическое направление.
Смещение
Задайте расстояние, на которое будут смещены верхние метки скважины. Расстояние смещения указывается в единицах сетки.
Свойства текста
Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
Нижняя метка
Расположение
Укажите расположение и позицию аннотации имени скважины. Она может быть расположена ВВЕРХУ и/или ВНИЗУ по отношению к скважине, ее позиция может основываться на АВТОматических настройках, на параметре ЦЕНТР или на указанном НАПРАВЛЕНИИ.
Метки
Выберите поле, содержащее значения, которые будут использованы для разметки низа скважин.
Направление
Этот параметр неактивен, если Расположение установлено на АВТОМАТИЧЕСКИ. Если Расположение установлено на опцию НАПРАВЛЕНИЕ, введите положительное или отрицательное значение в градусах, которое определит поворот метки.
Смещение
Задайте расстояние, на которое будут смещены нижние метки скважины. Расстояние смещения указывается в единицах сетки.
Свойства текста
Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
