Создать сферу

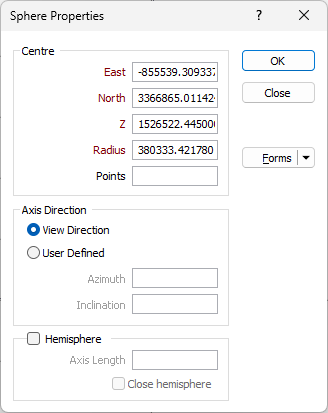

Во вкладке Каркас, в группе Редактирование, нажмите на Далее | Создать сферу, чтобы создать сферу или полусферу, определив радиус. Вы можете создать полусферу в виде замкнутого солида или вогнутой поверхности. Опция для создания открытой или замкнутой полусферы представлена в диалоговом окне Свойства сферы.

Новый объект добавляется в существующий или новый слой триангуляции. Если слой триангуляции в данный момент не является активным, на экране появится окно Ассистент выбора с просьбой их выбрать.

Центр

Восточные, Северные и Z координаты

При необходимости, откорректируйте Восточные, Северные и Z координаты центра круга. Эти координаты будут использованы для того, чтобы настроить положение сферы.

Радиус

Вы можете откорректировать размеры сферы, изменяя радиус круга.

Направление оси

Направление просмотра

Выберите данную опцию для того, чтобы установить ось сферы в направлении плоскости текущего вида.

Определенная пользователем

Выберите данную опцию, чтобы задать направление оси сферы, которое будет определяться Азимутом и Наклоном.

Полусфера

Выберите данную опцию, если вы намерены создать полусферу.

Длина оси

Укажите длину оси полусферы. Если длина оси равна радиусу, будет создана истинная полусфера (половина сферы).

Закрыть полусферу

Выберите эту опцию для создания полусферы, которая будет являться скорее замкнутым солидом, чем вогнутой поверхностью.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите на кнопку ОК и создайте сферу, используя указанные вами параметры. Если слой Триангуляции не является текущим слоем, на экране появится командное окно с предложением выбрать или создать слой Триангуляции.
