Преобразовать (каркас)

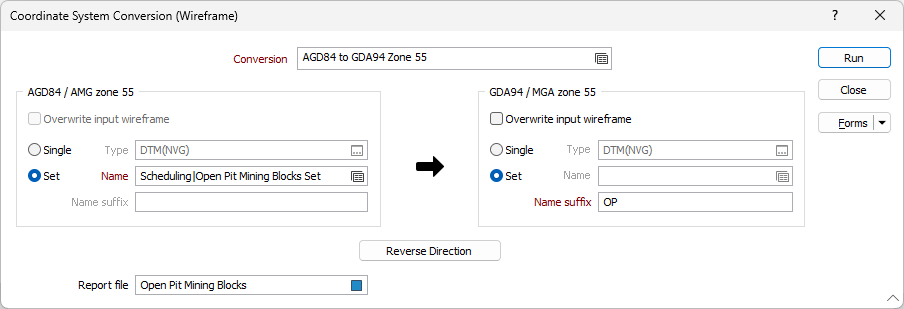

Во вкладке Маркшейдерия, в группе Системы координат, нажмите на Преобразовать (каркас), чтобы преобразовать координаты во вводном каркасе, и, при желании, записать результаты в каркас вывода.

(Такая же опция Преобразовать каркас доступна во вкладке Каркас, в группе Редактирование.)

  1. Выберите доступное Преобразование. Как вариант, щелкните правой кнопкой мыши, чтобы его создать (см. Преобразование системы координат).
  2. Выберите параметр Один, чтобы преобразовать один каркас, или параметр Набор, чтобы преобразовать набор.
  3. Выберите тип (для одного каркаса) и имя вводного каркаса/набора.
  4. При желании для преобразования одного каркаса вы можете использовать опцию Перезаписать вводный каркас или указать Тип и Имя каркаса вывода.
  5. Для преобразования набора введите суффикс имени для каркасов в наборе на выводе.

Изменить направление

Используйте опцию Изменить направление, чтобы изменить направление преобразования от Каркаса 1 к Каркасу 2, и наоборот.

При преобразовании широты и долготы в координаты, направление определит, каким будет преобразование - ГЕОГРАФИЧЕСКОЕ в СЕТКУ или наоборот.

Запустить

Нажмите на кнопку Запустить, чтобы начать преобразование.

Закрыть

Щелкните по кнопке Закрыть, чтобы закрыть окно.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). В Визексе кнопка Формы доступна только для новых форм, открываемых через вкладку Главная или во вкладка Визекс в группе Слой (либо двойным щелчком мыши по элементу типа формы в корневом каталоге панели Типы слоев Визекса).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите Сброс, чтобы очистить форму от всех значений и вернуть форму к исходному состоянию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.
