Переместить (Передвинуть)

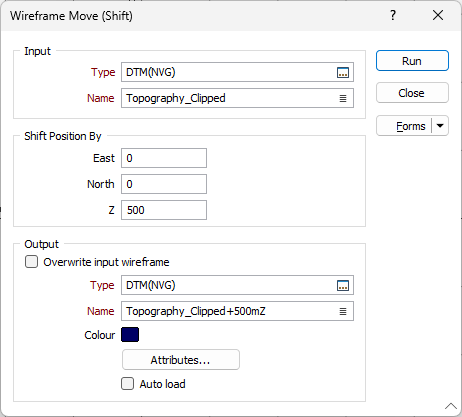

Во вкладке Каркас, в группе Редактирование, нажмите на Переместить (сдвинуть), чтобы переместить каркас на заданное расстояние в определенном направлении.

Исходный каркас

Укажите тип и имя вводного каркаса.

Передвинуть положение каркаса по

Каркас будет перемещен на интервал смещения, указанный для каждого направления.

Если вы перемещаетесь между системами координат плоской сетки, обратитесь к функцииПреобразование прямоугольных сетей, которая имеет соответствующую функцию Преобразовать каркас. В данном случае вам необходимо знать координаты двух точек в обеих системах сети, чтобы вычислить соответствующее смещение.

Каркас на выходе

Выберите опцию Переписать входной каркас, если хотите, чтобы результат процесса был применен к входному каркасу/ам.

Если для набора каркасов выбран параметр Перезаписать входной каркас, все входные каркасы будут перезаписаны их очищенными аналогами. Если опция не выбрана, выходное имя отключается и для выходного типа создаются новые каркасы с тем же именем, что и у их входных данных.

Если для одиночного каркаса не выбран параметр Перезаписать входной каркас, будет создан очищенный выходной каркас, а входной каркас не будет перезаписан.

Если параметр не выбран для одиночного каркаса и указан специальный набор, в выходном типе создаются новые каркасы. Имена для них указываются в выходном поле Имя, за которым следует подчеркивание «_» и имя входного каркаса, из которого они получены.

Вывод

Тип и Имя

Укажите тип и имя выходного каркаса.

Цвет

Выберите Цвет по умолчанию для каркаса на выводе.

Цвет

Двойным щелчком мыши (F3) выберите Цвет, который будет использоваться для отображения каркаса.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить и запустите процесс.
