Обрезать

На вкладке Сетка / ЦМП в группе Инструменты ЦМП (или на вкладке Каркас в группе Редактирование): Нажмите Обрезать (интерактивно), чтобы обрезать ЦМП (или каркас поверхности), используя один или несколько полигонов в Визексе.

Этот инструмент предоставляет более эффективную альтернативу инструменту Обрезки (на вкладке Каркас в группе Редактирование) для обрезки очень больших ЦМП, особенно когда обрезается гораздо меньшая область.

Процесс обрезки запустится автоматически при условии, что ЦМП или каркас и секущие полилинии выбраны в просмотре. Если вы еще не выбрали их, на экране появится окно Ассистент выбора с предложением их выбрать.

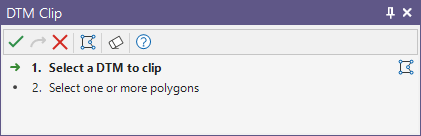

1. Выберите объекты ЦМП/каркаса для обрезки и нажмите кнопку Подтвердить выбор (или щёлкните правой кнопкой мыши).



Вы не можете загружать ЦМП/каркас или редактировать другие объекты, пока отображение находится в режиме обрезки.

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

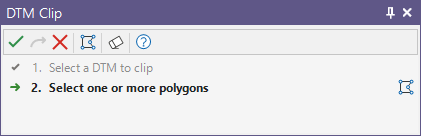

2. Выберите секущие полилинии и нажмите на кнопку Подтвердить выбор (или используйте правую кнопку мыши).

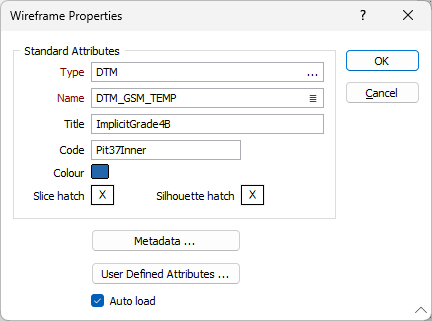

3. Выберите тип каркаса (обычно ЦМП) и укажите его имя.

   Вы также можете использовать кнопку Выбрать из Визекса (или выбрать соответствующую опцию в контекстном меню, если доступно), чтобы свернуть форму и интерактивно выбрать нужный каркас для вставки, а затем вернуться к форме.

   Для каждого сохранённого ЦМП/каркаса будет использовано приращение для присвоения уникального имени.

При выполнении процесса для определения направления отсечения ЦМП или каркаса используется текущая плоскость проекции.

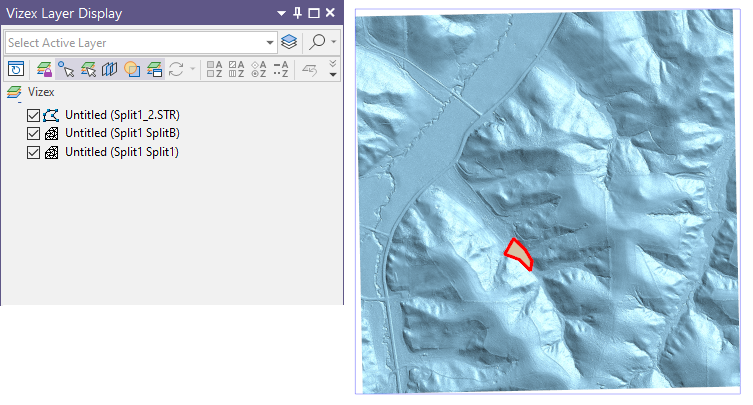

Количество ЦМП или каркасов, созданных в результате процесса ,будет зависеть от положения и количества секущих полигонов.
